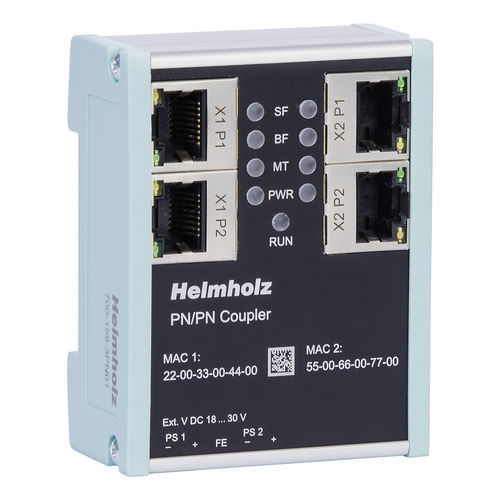

Accoppiatore ProfiNet 700-158-3PN02

di bus di campodi buscompatto

Le macchine e i sistemi possono essere collegati con accoppiatori fieldbus. Ciò rende possibile lo scambio di dati tra diversi mondi di controllo. È possibile evitare una complessa comunicazione CPU-CPU. A seconda del bus di campo, l'integrazione avviene tramite file di descrizione del dispositivo come GSD, GSDML o EDS. Con l'accoppiatore PN/PN è possibile collegare in modo semplice e senza complicazioni due reti PROFINET separate. L'accoppiatore PN/PN consente la trasmissione dei dati tra due controllori PROFINET. Un dispositivo PROFINET IO si trova su entrambi i lati della rete PROFINET. I dati di ingresso ricevuti su uno dei lati della rete vengono resi disponibili come dati di uscita all'altro lato della rete. Il trasferimento dei dati IO avviene in tempo reale e il più rapidamente possibile senza blocchi di gestione aggiuntivi. La dimensione massima dei dati IO trasmessi è di 1024 byte. Sono disponibili fino a 16 slot per moduli IO da 1 byte e fino a 128 byte. Con la funzione "trasferimento di record di dati", è possibile scambiare tra le macchine anche grandi quantità di dati, fino a 4096 byte, utilizzando il principio FIFO. Il trasferimento dei record di dati utilizza blocchi di gestione PLC standard. L'integrazione nello strumento di progettazione PLC è resa possibile da un file GSDML Scambio di fino a 1024 byte di dati I/O Trasferimento di record di dati fino a 4096 byte Alimentazione ridondante Separazione galvanica delle reti Configurazione solo con file GSDML, senza necessità di altri software Nessuna influenza sul lato opposto in caso di guasto del sistema bus
