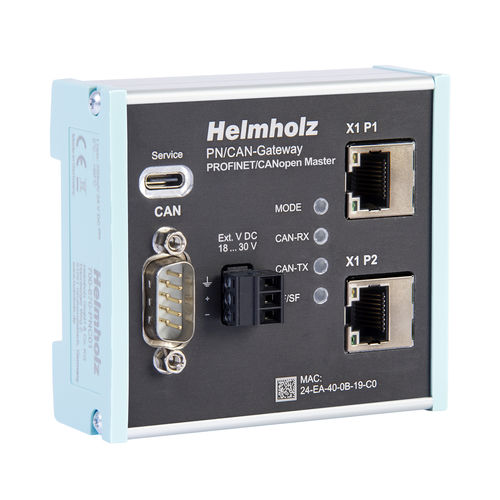

Gateway di comunicazione 700-670-PNC01

industrialedi mediaUSB

Il PN/CAN gateway CANopen rappresenta un master CANopen completo. Come master, il gateway supporta la gestione della rete, i telegrammi SYNC, il nodeguarding/heartbeat per il monitoraggio dei nodi e i servizi LSS. Per ogni slave CANopen è possibile configurare fino a 16 PDO. È possibile anche la parametrizzazione dei nodi CANopen tramite telegrammi SDO e la gestione dei messaggi di emergenza. Sulla rete PROFINET, il gateway PN/CAN è un dispositivo I/O PROFINET e supporta velocità di trasmissione fino a 100 Mbit full duplex; sul bus CAN è supportato fino a 1 Mbit/s. I dati di I/O dei nodi CAN sono mappati in modo trasparente e liberamente configurabile nella rete PROFINET e possono quindi essere elaborati direttamente nel PLC. Il gateway PN/CAN è integrato nel configuratore hardware con un file GSDML e può essere completamente configurato. Non sono necessari ulteriori strumenti software per la parametrizzazione o blocchi di gestione per la programmazione, il che rende l'uso del gateway semplice. Le caratteristiche MRP (ridondanza dei media), le ampie funzioni diagnostiche e l'interfaccia per la diagnostica online completano le caratteristiche prestazionali del gateway PN/CAN. Fino a 126 slave CANopen con fino a 16 TPDO / 16 RPDO ciascuno Fino a 1420 byte di dati in ingresso e 1420 byte in uscita su PROFINET Velocità di trasmissione CAN fino a 1 Mbit/s Heartbeat, Nodeguarding, SYNC Configurazione tramite file GSDML Non sono necessari blocchi di gestione o software di parametrizzazione Interfaccia USB per la diagnosi online e l'aggiornamento del firmware
