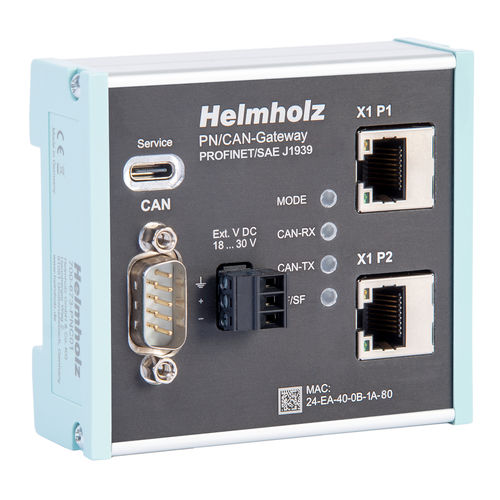

Gateway di comunicazione 700-673-PNC01

industrialedi mediaUSB

Con il gateway PN/CAN è possibile collegare in modo facile e semplice i dispositivi CAN a una rete PROFINET. Il PN/CAN-Gateway SAE J1939 può essere utilizzato come dispositivo SAE J1939 completo o per la simulazione e la diagnosi di una rete SAE J1939. I dati dei gruppi di parametri (PGN) possono essere scambiati direttamente nell'area dati I/O del PLC. Il gateway è completamente configurato con l'aiuto di un GSDML attraverso la configurazione PROFINET e non richiede alcun software aggiuntivo. L'indirizzo sorgente (SA) è liberamente regolabile. I messaggi singoli e multipli sono liberamente disponibili nella comunicazione diretta e come richieste. Inoltre, il dispositivo può essere utilizzato come partecipante passivo per la lettura trasparente dei messaggi PGN di una rete SAE J1939. Le caratteristiche MRP (ridondanza dei media), le ampie funzioni diagnostiche e l'interfaccia per la diagnostica online completano le prestazioni del gateway PN/CAN. Dispositivo SAE J1939 completo Protocolli Broadcast e TP Supporta il formato PDU1 (DA dinamico) e il formato PDU2 (estensioni di gruppo) Motivi di interruzione del protocollo leggibili direttamente nell'area di input Priorità e EDP parametrizzabili Nome del dispositivo parametrizzabile, compreso il bit di abilitazione dell'indirizzo arbitrario SA/DA definibili dinamicamente Risposta automatica alle richieste dei PGN parametrizzati Richieste di PGN per risposte singole e multiple (ad es. diagnostica) Trasmissione ciclica e ricezione temporizzata di PGN a pacchetto singolo e multiplo con tempistica parametrizzabile Invio di PGN a evento
