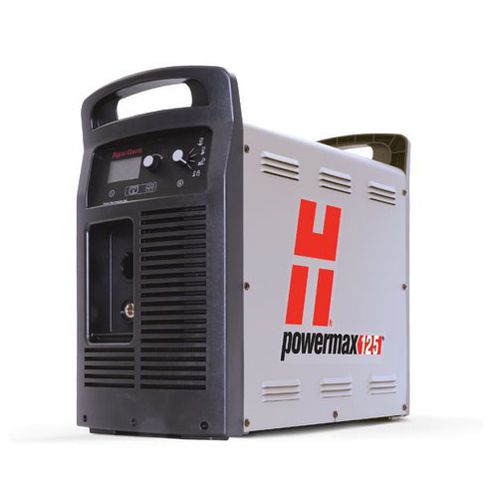

Postazione di taglio al plasma robotizzata Powermax125®

automaticaautomatizzatacon convertitore IGBT

Panoramica
Con il massimo della potenza e delle prestazioni per il plasma ad aria, il sistema al Powermax125® taglia velocemente i metalli più spessi. In grado di ridurre i tempi anche nei lavori più duri di taglio e scriccatura, il sistema offre ciclo di lavoro al 100%, capacità di sfondamento meccanizzato da 25 mm e rimozione veloce del metallo. Il sistema integra innovazioni come la tecnologia Smart Sense™ per regolare automaticamente la pressione del gas. Undici modelli di torce Duramax® Hyamp™ forniscono versatilità per taglio manuale, automazione portatile, taglio su banco x-y e applicazioni robotizzate.

Applicazioni

• Controllo massimo scriccatura — rimozione precisa del metallo e profili di scriccatura meno profondi.
• Rimozione massima scriccatura — rimozione aggressiva del metallo e profili di scriccatura profondi per applicazioni estreme.
• Taglio a contatto (drag cutting) — per trascinare la torcia direttamente sul pezzo.
• Taglio a filo (flush cutting) — per tagliare i materiali vicino alla base con angolo a 45°.
• Taglio dettagliato — per larghezze di taglio ridotte, bava minima e zone affette dal calore ridotte.
• Taglio meccanizzato — per automazione trasportabile e taglio su banco.

Vantaggi

• Produttività massima — velocità di taglio fino a tre volte superiori rispetto all’ossitaglio su acciaio al carbonio da 12 mm; ciclo di lavoro al 100%.
• Taglio e scriccatura facili da usare — Smart Sense™ evita la necessità di regolare la pressione dell’aria; SpringStart™ garantisce un innesco coerente; taglio a contatto con schermo brevettato per ridurre l’accumulo di bava.
• Costi operativi ridotti — vita utile dei consumabili fino a quattro volte maggiore rispetto ad altri sistemi dello stesso amperaggio; rilevamento della vita utile dell’elettrodo con arresto automatico a protezione della torcia e del pezzo.
• Robustezza — torce Duramax™ Hyamp progettate per resistere agli urti e al calore; affidabilità Hypertherm Certified™.

Caratteristiche / specifiche tecniche

• Tensioni di alimentazione (CSA): 480/600 V, 3F, 50/60 Hz; (CE): 400 V, 3F, 50/60 Hz; (CCC): 380 V, 3F, 50/60 Hz.
• Corrente in ingresso a 21,9 kW: 300/400/480/600 V → 38/36/31/24 A.
• Corrente di uscita: 30 – 125 A.
• Tensione nominale di uscita: 175 V CC.
• Ciclo di lavoro a 40 °C: 125 A al 100%.
• Tensione a circuito aperto (OCV): 400/600 CSA: 320 VCC; 380 V CCC: 290 VCC; 400 V CE: 305 VCC.
• Dimensioni (con maniglie): 592 mm profondità; 274 mm larghezza; 508 mm altezza.
• Peso (con torcia da 7,6 m): 480 V → 47,9 kg; 600 V → 47,5 kg; 380 V → 45,2 kg; 400 V → 48,9 kg.
• Alimentazione del gas: aria o azoto pulito, secco e privo di olio.
• Entrata del gas consigliata (portata / pressione): Taglio: 260 l/min a 5,9 bar; Scriccatura: 212 l/min a 4,1 bar.
• Lunghezza cavo di alimentazione: 3 m (nota: alcuni modelli CCC non dispongono di cavo di alimentazione).
• Tipo di generatore: Inverter - IGBT.
• Requisiti di azionamento del motore per generatori azionati a motore: per uscita 125 A completa sono richiesti 40 kW; la tabella dettagliata delle prestazioni motore indica varie combinazioni (es. 30 kW → 125 A con prestazione limitata o intera a seconda della configurazione).
• Certificazioni: con certificato CSA (America, Asia tranne Cina); CE, C‑Tick, CU/GOST, certificazioni per Europa, Australia, Bielorussia, Kazakistan, Russia, Serbia, Ucraina e altri Paesi ove accettate; CCC per la Cina.
• Garanzia: 6 anni sulla generazione, 1 anno sulle torce.
• Capacità di taglio (valori consigliati): taglio consigliato 38 mm a 457 mm/min; taglio a 44 mm a 250 mm/min; separazione (taglio manuale) 57 mm a 125 mm/min; sfondamento (meccanizzato) 25 mm.
• Scriccatura: tipica rimozione metallo 12,52 kg/h; profilo scriccatura 4,3–7,9 mm (P) x 6,1–9,9 mm (L).
• Configurazioni standard e opzioni: numerose configurazioni generatore/torcia/cavo (diverse tensioni e lunghezze cavo); opzioni torcia Duramax Hyamp in vari angoli e lunghezze (85°, 15°, 180°, mini 180°, torce robotizzate e lunghe); kit consumabili starter disponibili per manuali e meccanizzati.
