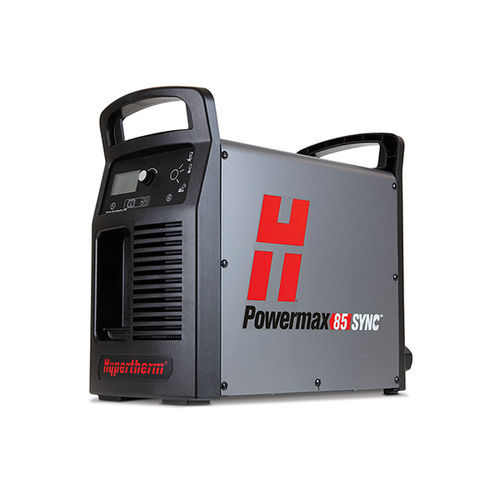

Postazione di taglio al plasma automatizzata Powermax85 SYNC®

robotizzataautomaticacon convertitore IGBT

Panoramica
Powermax85 SYNC® è una macchina per il taglio plasma ad aria professionale di nuova generazione che semplifica notevolmente il funzionamento del sistema per la scriccatura e il taglio (consigliato fino a 25 mm / 1"). È dotato di torce SmartSYNC® con tecnologia RFID e di consumabili a cartuccia monopezzo che forniscono dati di utilizzo tracciabili. Powermax85 SYNC massimizza la produttività riducendo i tempi passivi, ottimizzando le prestazioni di taglio e migliorando la gestione dell’inventario dei consumabili.

Applicazioni supportate

• Taglio a contatto (drag cutting)
• Taglio con portata allungata (extended-reach cutting)
• Scriccatura con portata allungata (extended-reach gouging)
• Taglio dettagliato (fine-feature cutting)
• Taglio a filo (flush cutting)
• Controllo massimo scriccatura (max control gouging)
• Rimozione massima scriccatura (max removal gouging)
• Taglio meccanizzato (mechanized cutting)

Applicazioni non supportate

• Marcatura (marking) — per l’incisione/identificazione dei pezzi usare soluzioni specifiche
• Scriccatura di precisione a correnti molto basse (<25 A) — considerare modelli specifici

Vantaggi

• Facile da usare: consumabili cartuccia monopezzo con marcatura laser e codifica colore per identificazione rapida; torce e cartucce SmartSYNC con RFID impostano automaticamente amperaggio e modalità; funzione di rilevamento fine vita delle cartucce; nuovo fascio cavi flessibile riduce l’affaticamento operatore.
• Costi di gestione ridotti: funzionamento semplificato che riduce tempi e costi di formazione e diagnostica; riduzione dei tempi passivi durante il cambio consumabili; dati di utilizzo delle cartucce per ottimizzare operazioni e inventario.
• Prestazioni massimizzate: ampia gamma di lavori con modelli di torcia intercambiabili e cartucce ottimizzate per processo/amperaggio; design dei consumabili con maggiore durata (fino al doppio per taglio manuale) e qualità migliorata per applicazioni meccanizzate; controlli torcia rapidi per regolare amperaggio direttamente dalla torcia.
• Affidabilità leader del settore: torce SmartSYNC progettate per ambienti industriali difficili; tecnologia SpringStart™ per inneschi costanti; affidabilità che riduce i tempi non produttivi.

Capacità di taglio
Capacità | Spessore | Velocità di taglio
Valori consigliati | 25 mm | 500 mm/min
| 32 mm | 250 mm/min
Separazione (taglio manuale) | 38 mm | 125 mm/min
Sfondamento* | 20 mm | -
*Indice di sfondamento per taglio manuale o meccanizzato con controllo programmabile di altezza torcia.

Scriccatura - rimozione massima
Capacità | Qtà rimozione metallo | Profilo di scriccatura
Scriccatura tipica | 8,2 kg/ora | 3,5 mm D x 6,6 mm W

Caratteristiche tecniche (principali)
Tensioni di alimentazione: CSA: 200–480 V, 1F, 50/60 Hz; 200–600 V, 3F, 50/60 Hz. CE: 380/400 V, 3F, 50/60 Hz.
Uscita in kilowatt: 12,2 kW.
Corrente assorbita: dettagli per varie tensioni (vedere specifiche prodotto).
Corrente di uscita: 25–85 A.
Tensione nominale di uscita: 143 V CC.
Ciclo di lavoro a 40 °C (104 °F): es. 60% a 85 A (varia in funzione della configurazione elettrica).
Tensione a circuito aperto (OCV): CSA 305 V CC; CE 270 V CC.
Dimensioni con impugnatura: 483 mm D x 233 mm W x 430 mm H.
Peso con torcia da 7,6 m: CSA: 32 kg; CE: 23,5 kg.
Alimentazione del gas: aria o azoto pulito, secco, privi di olio.
Pressione gas in ingresso ottimale: 7,6–8,3 bar. Pressione minima: 5,2 bar.
Flusso gas in ingresso consigliato: Taglio: 210 l/min a 5,9 bar; Scriccatura: 210 l/min a 4,8 bar.
Lunghezza cavo di alimentazione in ingresso: 3 m.
Tipo di generatore: Inverter – IGBT.
Requisiti di azionamento del motore: 20 kW per uscita 85 A completa.
Efficienza elettrica: 91,9%.
Certificazioni: CSA (America/Asia esclusa Cina), CE (Europa, Australia, Nuova Zelanda e altri paesi accettanti), UKCA per Gran Bretagna.
Garanzia: 6 anni sui generatori; 1 anno sulle torce.

Nota sui consumabili
La piattaforma di consumabili a cartuccia Hypertherm è progettata per cartucce monoblocco ottimizzate per processo e amperaggio (varianti per drag cutting, FineCut, mechanized, FlushCut, HyAccess, max removal, max control, ecc.). Le cartucce meccanizzate possono essere usate su torce manuali se richiesto, e le dimensioni delle cartucce devono essere considerate quando si usano dime o guide da taglio.

Caratteristiche / specificazioni tecniche

• Modello: Powermax85 SYNC®
• Tipo: Sistema di taglio plasma ad aria professionale
• Campo di utilizzo consigliato: taglio e scriccatura fino a 25 mm (1")
• Corrente di uscita: 25–85 A
• Potenza nominale: 12,2 kW
• Alimentazione gas: aria o azoto (puliti, secchi, privi di olio)
• Pressione gas consigliata: 7,6–8,3 bar (minima 5,2 bar)
• Flusso gas: Taglio 210 l/min a 5,9 bar; Scriccatura 210 l/min a 4,8 bar
• Dimensioni (con impugnatura): 483 x 233 x 430 mm
• Peso (con torcia 7,6 m): CSA 32 kg / CE 23,5 kg
• Tipo generatore: Inverter – IGBT
• Efficienza: 91,9%
• Certificazioni: CSA, CE, UKCA
• Garanzia: 6 anni (generatori), 1 anno (torce)
