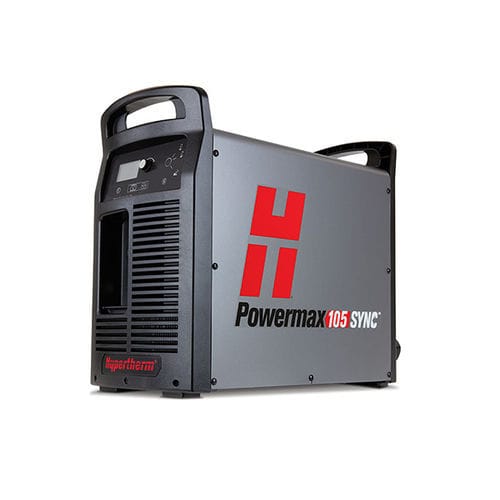

Postazione di taglio al plasma automatica Powermax105 SYNC®

automatizzatarobotizzatacon convertitore IGBT

Panoramica
La Powermax105 SYNC® è una tagliatrice al plasma ad aria professionale di nuova generazione che semplifica le operazioni di scriccatura e i tagli consigliati fino a 32 mm (1-1/4 pollici). È dotata di torce SmartSYNC® con tecnologia RFID e di consumabili monopezzo che consentono il monitoraggio dell'utilizzo e l'ottimizzazione delle prestazioni con configurazione del processo automatizzata. Progettata per massimizzare la produttività attraverso la riduzione dei tempi passivi, l'ottimizzazione delle prestazioni di taglio e la gestione efficiente dell'inventario dei consumabili.

Vantaggi

• Facile da usare
  • I consumabili a cartuccia monopezzo sono facili da identificare grazie alla marcatura laser e alla codifica colore.
  • Le torce e le cartucce SmartSYNC con RFID impostano automaticamente l'amperaggio e la modalità di funzionamento corretti, riducendo gli errori di configurazione.
  • La funzione di rilevamento del fine vita semplifica la manutenzione e la sostituzione dei componenti consumabili.
  • Nuovo fascio cavi flessibile per minore fatica dell'operatore, con robustezza pari al precedente materiale di rivestimento.
• Costi di gestione ridotti
  • Funzionamento semplificato che riduce i tempi e i costi di formazione e ricerca guasti.
  • Riduzione dei tempi passivi durante il cambio dei consumabili e diminuzione dello spreco per smaltimento prematuro.
  • I dati di utilizzo delle cartucce aiutano a ottimizzare le operazioni di taglio e la gestione inventariale.
• Prestazioni massimizzate
  • Intercambiabilità rapida delle torce e disponibilità di cartucce ottimizzate per varie applicazioni.
  • I consumabili a cartuccia offrono maggiore durata per il taglio manuale e migliore qualità nelle applicazioni meccanizzate.
  • Controlli torcia veloci per regolare amperaggio e cambiare applicazioni senza tornare al generatore.
• Affidabilità leader del settore
  • Le torce SmartSYNC sono progettate per ambienti industriali gravosi.
  • La tecnologia SpringStart assicura un innesco costante e torce più affidabili.
  • L'affidabilità riduce i tempi passivi della produzione.

Applicazioni supportate

• Taglio a contatto: per trascinare la torcia direttamente sul pezzo in lavorazione.
• Taglio con portata allungata: per migliorare visibilità e accessibilità in spazi ristretti.
• Scriccatura con portata allungata: per migliore accessibilità durante la scriccatura in spazi ristretti.
• Taglio dettagliato: per larghezze di taglio più ridotte, bava e zone termiche minime.
• Taglio a filo (FlushCut): per tagliare i materiali vicino alla base a 45°.
• Controllo massimo scriccatura: per rimozione più precisa del metallo e profili meno profondi.
• Scriccatura con rimozione massima: per rimozione aggressiva del metallo e profili profondi.
• Taglio meccanizzato: per sistemi trasportabili e taglio su banco.

Capacità di taglio (tabella)
Capacità | Spessore | Velocità di taglio
Valori consigliati | 32 mm (1-1/4 pollici) | 500 mm/min (20 pollici/min)
Massimo consigliato | 38 mm (1-1/2 pollici) | 250 mm/min (10 pollici/min)
Separazione (taglio manuale) | 50 mm (2 pollici) | 125 mm/min (5 pollici/min)
Sfondamento* | 22 mm (7/8 pollici) | (indice di sfondamento per taglio manuale o meccanizzato con controllo programmabile di altezza torcia)

Scriccatura - rimozione massima (tabella)
Capacità | Qtà rimozione metallo | Profilo di scriccatura
Scriccatura tipica | 8,6 kg/h (19,1 lb/h) | 6,6 mm P x 6,0 mm L (0,26" P x 0,24" L)

Torce e consumabili
Le torce SmartSYNC presentano funzionalità RFID che, abbinate alle cartucce Hypertherm, comunicano col sistema per impostare automaticamente amperaggio e processo. Disponibili in configurazioni per taglio manuale, meccanizzato e robotizzato. La piattaforma di cartucce Hypertherm è una soluzione monopezzo ottimizzata per processo e amperaggio che riduce il numero di componenti e semplifica l'uso.

Cartucce - esempi di processo e riferimenti (tabella)
Processo | Cartuccia
105 A (drag/hand) | 428937
85 A | 428935
65 A | 428931
45 A | 428927
FineCut (manuale 30-45 A) | 428928
Meccanizzato 105 A | 428936
Meccanizzato 85 A | 428934
Meccanizzato 65 A | 428930
Meccanizzato 45 A | 428925
FineCut meccanizzato (30-45 A) | 428926
HyAccess (taglio 65 A, ecc.) | 428984 / 428987 / 528079
FlushCut (105/85/65 A) | 428954 / 428953 / 428952
Scriccatura max e controllo max (esempi) | 428938 / 428932 / 428939 / 428933

Funzionalità di processo

• Cartucce codificate e marcate per facile identificazione.
• Impostazione automatica del processo via RFID per ridurre errori di configurazione.
• Rilevamento fine vita consumabile per manutenzione predittiva.
• Possibilità di usare cartucce meccanizzate su torce manuali per ottenere distanza torcia-lamiera.

Caratteristiche / specificazioni tecniche

• Corrente di uscita: 30 – 105 A.
• Tensione nominale di uscita: 160 V DC.
• Uscita in kilowatt: 16,8 kW.
• Tensioni di alimentazione supportate: CSA 200–600 V, 3F, 50/60 Hz; CE/CCC 200–600 V, 3F, 50/60 Hz; opzioni 230/400 V e 380–400 V trifase dove applicabile.
• Corrente assorbita (a 16,8 kW): es. CSA 58/56/49/25/22 A per 200/208/240/480/600 V; CE/CCC 50/29 A a 230/400 V e 30/28 A a 380/400 V.
• Ciclo di lavoro a 40°C (104 °F): es. CSA 70% a 105 A (240 V, 3F); CE/CCC 80% a 105 A (400 V, 3F) e 100% a 94 A (400 V, 3F).
• Tensione a circuito aperto (OCV): CSA ≈ 300 V DC; CE/CCC ≈ 288 V DC.
• Dimensioni (con impugnature): 592 mm P x 274 mm L x 508 mm A (23,3" P x 10,8" L x 20,0" A).
• Peso (con torcia 7,6 m): CSA 45,3 kg (95 lb); CE/CCC valori variabili 42,7 kg / 39,4 kg a seconda della configurazione.
• Alimentazione gas: aria o azoto pulito, secco, privo di olio.
• Pressione gas in ingresso ottimale: 7,6 – 8,3 bar (110–120 psi); minima: 5,5 bar (80 psi).
• Flusso gas consigliato: Taglio 260 l/min a 5,9 bar (550 scfh, 9,2 scfm a 90 psi); Scriccatura 260 l/min a 4,8 bar (550 scfh, 9,2 scfm a 70 psi).
• Lunghezza cavo di alimentazione in ingresso: 3 m (10 piedi).
• Tipo di generatore: Inverter–IGBT.
• Requisiti di azionamento motore: 30 kW per uscita 105 A completa (per applicazioni meccanizzate).
• Efficienza elettrica: 91%.
• Certificazioni: CSA, CE, RCM, UKCA, CCC e conformità regionali dove applicabile.
• Garanzia: 6 anni sui generatori e 1 anno sulle torce.
