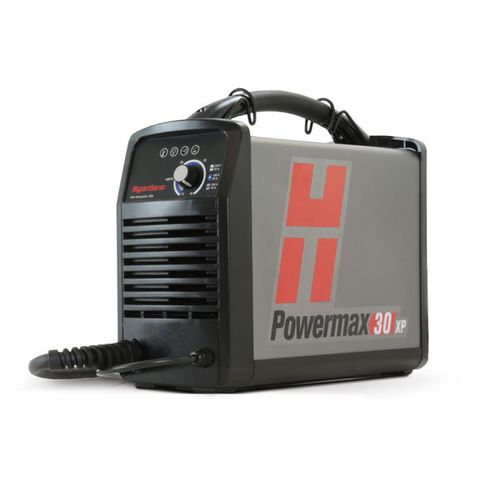

Postazione di taglio al plasma CNC Powermax30® XP

con convertitore IGBTinverterad alte prestazioni

Presentazione
Powermax30® XP è un sistema altamente portatile di taglio plasma in grado di sostenere una vasta gamma di applicazioni. Grazie al suo design “due in uno”, il sistema offre capacità ad alta potenza su metalli spessi e consente anche il taglio dettagliato di metalli sottili con i consumabili FineCut®. Il sistema versatile da 30 A utilizza aria o azoto per tagliare metalli conduttori come acciaio al carbonio, acciaio inox e alluminio.

Applicazioni supportate

• Scriccatura con portata allungata — per visibilità e accessibilità migliorate durante la scriccatura in spazi ristretti
• Taglio a contatto (drag cutting) — per trascinare la torcia direttamente sul pezzo in lavorazione
• Taglio con portata allungata — per visibilità e accessibilità migliorate durante il taglio in spazi ristretti
• Taglio dettagliato — per una larghezza del taglio più ristretta con bava e zone interessate dal calore ridotte al minimo
• Taglio meccanizzato — per automazione trasportabile e taglio su banco

Applicazioni non supportate (esempi)

• Controllo massimo scriccatura — per rimozione più precisa del metallo e profili di scriccatura meno profondi (non ideale per questo sistema)
• Rimozione massima scriccatura — per profili di scriccatura profondi e applicazioni estreme di rimozione metallo
• Taglio a filo — per tagliare i materiali più vicino alla base usando un angolo di 45° (non consigliato per questo sistema)

Vantaggi

• Facile da usare: il sistema comprende tutto quello che serve per tagliare in maniera facile e veloce; dimensioni contenute e peso leggero per portabilità; si può collegare a qualsiasi presa da 120 o 240 V (Auto-Voltage™ e adattatori inclusi).
• Prestazioni di livello superiore in un modulo compatto: velocità di taglio elevate e qualità di taglio eccellente per completare i lavori più velocemente con meno operazioni secondarie; costruito per resistere ad applicazioni pesanti in ambienti impegnativi.
• Design “due in uno” per il massimo della versatilità: taglio ad alta potenza su metalli spessi e consumabili FineCut per tagli di alta qualità su metalli sottili con bordi puliti e minima larghezza di taglio.

Dati operativi (principali valori)
TABELLA CAPACITÀ/VEL. DI TAGLIO:
Consigliato: 10 mm — 500 mm/min
10 mm: 250 mm/min
Separazione: 16 mm — 125 mm/min

Capacità a 120 V (con ugello FineCut e deflettore)

• 6 mm a 482 mm/min
• 10 mm a 203 mm/min
• 12 mm a 76 mm/min

Specifiche tecniche (tabella sintetica)
Tensioni di alimentazione: 120 – 240 V, 1 F, 50/60 Hz
Corrente in ingresso a 3,8 kW: 120 – 240 V, 1 F, 25-18,8 A
Corrente di uscita: 15 – 30 A
Tensione nominale di uscita: 125 VCC
Ciclo di lavoro a 40 °C: 35%, 240 V; 20%, 120 V
Tensione a circuito aperto (OCV): 256 VCC
Dimensioni con maniglie: 356 mm P; 168 mm L; 305 mm A
Peso con torcia da 4,5 m: CSA: 9,7 kg; CE, CCC: 9,5 kg
Alimentazione del gas: Aria o azoto pulito, secco, privi di olio
Entrata del gas consigliata (portata / pressione): 113,3 l/min a 5,5 bar
Lunghezza cavo di alimentazione: 3 m
Tipo di generatore: Inverter - IGBT
Requisiti di azionamento del motore: 5,5 kW per uscita 30 A completa
Certificazioni: CSA (per continente americano e Asia esclusa Cina); CE, C‑Tick, CU/GOST (Europa, Australia, Bielorussia, Kazakistan, Russia, Serbia, Ucraina, ecc. se accettate); CCC per Cina
Garanzia: 6 anni sui generatori e 1 anno sulle torce

Contenuto e accessori del sistema (esempio per il codice #088079)

• Alimentatore
• Torcia per taglio manuale Duramax LT da 4,5 m con consumabili standard
• Pinza di massa da 4,5 m
• Presa da 240 V/20 A con adattatori per 120 V/15 A (per modelli CSA)
• Manuali operatore e sicurezza
• Kit di consumabili: 1 ugello standard, 1 elettrodo, 1 ugello FineCut e 1 deflettore FineCut
• Custodia per il trasporto in plastica e tracolla (per alcune versioni)

Note ambientali
La gestione ambientale sostenibile è un valore centrale: i prodotti Powermax sono progettati per soddisfare e superare normative ambientali globali, inclusa la direttiva RoHS.
