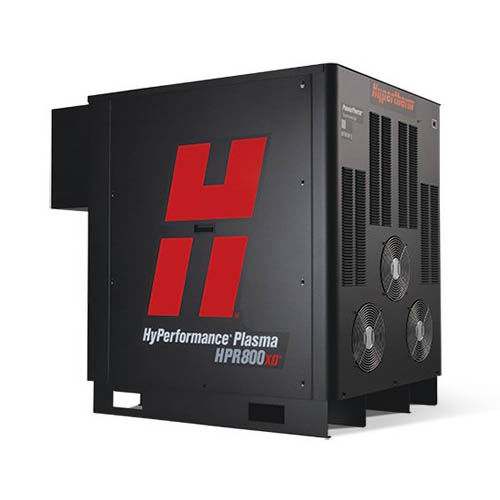

Postazione di taglio al plasma robotizzata HPR800XD®

ad alte prestazioniad alta velocitàdi grande precisione

Panoramica
Il sistema plasma HyPerformance HPR800XD è progettato e costruito per offrire massime prestazioni e produttività nelle operazioni di taglio x-y, smussatura e applicazioni robotizzate. Sistema versatile da 800 A che combina elevate velocità di taglio, rapido cambio processo, ridotti intervalli tra due inneschi e alta affidabilità per taglio, smussatura e marcatura di metalli con spessori fino a 160 mm.

Vantaggi

• Qualità e uniformità di taglio superiori
  • Il plasma HyPerformance taglia particolari molto fini con qualità e uniformità di livello superiore.
  • La tecnologia HyDefinition® allinea e concentra l’arco plasma per un taglio più potente e preciso su spessori fino a 160 mm.
  • La tecnologia HDi™ offre qualità HyDefinition anche sull’acciaio inox più sottile con bordi altamente rifiniti e ridotta variazione angolare.
  • La tecnologia True Hole™ (solo per sistemi con gas automatico) migliora significativamente la qualità dei fori ottenuti con plasma.
• Costi operativi minimizzati
  • La tecnologia LongLife® estende la vita utile dei materiali di consumo mantenendo qualità di taglio HyDefinition.
  • Velocità di taglio più elevate aumentano la produttività oraria e riducono le operazioni secondarie grazie alla qualità di taglio superiore.
  • La tecnologia PowerPierce® consente sfondamenti su spessori maggiori rispetto al passato, sostituendo processi più lenti.
• Versatilità
  • Taglio, smussatura e marcatura su acciaio al carbonio, acciaio inox, alluminio e altri metalli con precisione HyDefinition.
  • Design modulare che consente aggiornamenti del generatore per adattarsi a esigenze future.
• Affidabilità leader del settore
  • Architettura di sistema robusta e semplice con meno componenti rispetto a sistemi concorrenti.
  • Controlli e test di produzione per garantire conformità a rigorosi standard di qualità.

Caratteristiche tecniche (estratto - formattato come tabella)
Generalità
Massima tensione a circuito aperto OCV (U0): 360 VCC
Corrente di uscita massima (I2): 400 A
Tensione di uscita (U2): 50 – 200 VCC
Ciclo di lavoro: 100% a 80 kW, 40 °C
Temperatura ambiente/ciclo di lavoro: -10 °C a +40 °C
Fattore di potenza (cosφ): 0,98 a 400 A CC in uscita
Raffreddamento: Ventilazione forzata (classe F)
Isolamento: Classe H

Capacità di taglio (acciaio al carbonio)
Senza bava: 38 mm
Sfondamento in produzione: 50 mm
Spessore di taglio massimo: 80 mm

Capacità di taglio (acciaio inox)
Sfondamento in produzione: 75 mm
Sfondamento massimo: 100 mm
Separazione: 160 mm

Capacità di taglio (alluminio)
Sfondamento in produzione: 75 mm
Separazione: 160 mm

Velocità (acciaio al carbonio, specifiche manuale alla corrente di uscita massima)
Esempio: 12 mm -> 4430 mm/m (170 poll./min)

Angolo di taglio
Gamma ISO 9013: 2-5

Saldabilità: Pronto alla saldatura

Gas di processo (per materiale, plasma/protezione):
Acciaio al carbonio: O2/Aria, O2/O2
Acciaio inox: Ar/Aria, miscela H35/N2, N2/N2, F5/N2 (varie opzioni in base al processo)
Alluminio: Ar/Aria, Ar//N2, H35/N2, Aria/Aria (a seconda del processo)

Processi disponibili (taglio): non tutti i processi sono disponibili per tutti i materiali; range corrente processo 30-800 A

Consumabili e torce
Il sistema utilizza la cartuccia HPR monoblocco che sostituisce più consumabili tradizionali con un’unica cartuccia per semplificare ordini e sostituzioni. Sono disponibili kit starter consumabili per diversi materiali e range di corrente e kit multi-ampere per semplificare la gestione dei ricambi.

Caratteristiche / specificazioni tecniche (sintesi)

• Marca: Hypertherm
• Modello: HPR800XD (generatore 800 A, basato su due moduli HPR400XD in parallelo)
• OCV (U0): 360 VCC
• Corrente massima uscita per generatore: 400 A (due generatori in parallelo per il sistema HPR800XD)
• Tensione di uscita: 50–200 VCC
• Ciclo di lavoro: 100% a 80 kW, 40 °C
• Intervallo temperatura di funzionamento: -10 °C ÷ +40 °C
• Capacità di taglio massima (acciaio inox/alluminio): fino a 160 mm (dipende dal processo e dalla configurazione)
• Range corrente processo: 30–800 A
• Raffreddamento: ventilazione forzata
• Isolamento: Classe H
