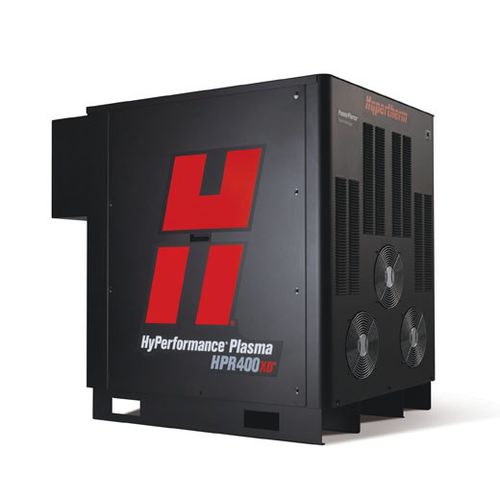

Postazione di taglio al plasma CNC HyPerformance HPR400XD®

robotizzataad alte prestazionidi grande precisione

Panoramica
Il sistema plasma HyPerformance® HPR400XD® è progettato e costruito per offrire le massime prestazioni e produttività nelle operazioni di taglio X-Y, smussatura e applicazioni robotizzate. Sistema versatile da 400 ampere che combina elevate velocità di taglio, rapidità di cambio processo, basso intervallo tra due inneschi e prestazioni HyPerformance su acciaio al carbonio, con capacità anche su alluminio e qualità di taglio superiore su acciaio inox.

Vantaggi

• Qualità e uniformità di taglio superiori
  • Il plasma HyPerformance taglia particolari molto fini con qualità e uniformità di livello superiore.
  • La tecnologia HyDefinition® allinea e concentra l’arco plasma per un taglio più potente e preciso su spessori fino a 80 mm.
  • La tecnologia HDi™ offre qualità HyDefinition anche sull’acciaio inox sottile con bordi affilati, finitura superficiale lucida e migliore angolarità con ridotta variazione angolare.
  • La tecnologia brevettata True Hole™ (per sistemi con consolle gas automatica) migliora significativamente la qualità dei fori effettuati con plasma.
• Costi operativi minimizzati
  • La tecnologia LongLife® aumenta la vita utile dei materiali di consumo e mantiene la qualità di taglio HyDefinition.
  • Velocità di taglio più elevate permettono più pezzi/ora; la qualità di taglio riduce o elimina le operazioni secondarie.
  • La tecnologia PowerPierce® consente lo sfondamento su spessori maggiori rispetto al passato e sostituisce processi più lenti.
• Versatilità
  • Taglio, smusso e marcatura di acciaio al carbonio, acciaio inox, alluminio e altri metalli con precisione HyDefinition.
  • Design modulare che consente aggiornamenti del generatore per aumentare le capacità del sistema in funzione dei requisiti.
• Affidabilità
  • Architettura di sistema robusta e semplice con meno componenti rispetto a sistemi concorrenti.
  • Controlli di produzione rigorosi assicurano elevati standard di qualità per ogni sistema.

Torce e consumabili

• Cartuccia HPR: cartuccia monoblocco per i sistemi HPRXD che sostituisce cinque consumabili tradizionali con un unico componente per ordini e sostituzioni semplificati e meno errori.
• Le cartucce HPR sono vendute ai partner in confezioni da 10 (pack partner); sono disponibili kit e corpi torcia dedicati per l’uso della cartuccia.
• Disponibili kit starter consumabili per acciaio al carbonio e per alluminio/acciaio inox, codici articolo come indicati nella documentazione prodotto.

Galleria video (titoli disponibili)

• HPR400XD 75mm (3 in) stainless — video dimostrativo di taglio su acciaio inox.
• HPRXD samples 3 stainless — campioni di taglio HPRXD su acciaio inox.

Caratteristiche / specificazioni tecniche

• Massima tensione a circuito aperto (U0): 360 VCC
• Corrente di uscita massima (I2): 400 A
• Tensione di uscita (U2): 50 – 200 VCC
• Ciclo di lavoro: 100% a 80 kW, 40 °C
• Temperatura ambiente / ciclo di lavoro: -10 °C a +40 °C
• Fattore di potenza (cosφ): 0,98 a 400 A CC in uscita
• Raffreddamento: Ventilazione forzata (classe F)
• Isolamento: Classe H
• Capacità di taglio acciaio al carbonio: senza bava 38 mm; sfondamento in produzione 50 mm; spessore di taglio massimo 80 mm
• Capacità di taglio acciaio inox: sfondamento in produzione 45 mm; sfondamento massimo 75 mm (con consolle gas automatica e procedura di movimento controllato); separazione 80 mm
• Capacità di taglio alluminio: sfondamento in produzione 45 mm; separazione 80 mm
• Velocità (acciaio al carbonio, specifiche manuale alla corrente di uscita massima): 12 mm — 4430 mm/m (170 poll./min)
• Angolo di taglio: Gamma ISO 9013: 2 – 4
• Saldabilità: Pronto alla saldatura
• A processo (taglio) — ampere disponibili: 30–400 A
• Gas di processo (esempi per materiale, plasma/protezione):
  • Acciaio al carbonio: O2 / Aria; O2 / O2; Ar / Aria
  • Acciaio inox: Ar / Aria; H35 / N2; N2 / N2; H35‑N2 / N2; F5 / N2
  • Alluminio: Ar / Aria; Ar / N2 (varianti indicate per specifiche di processo)
