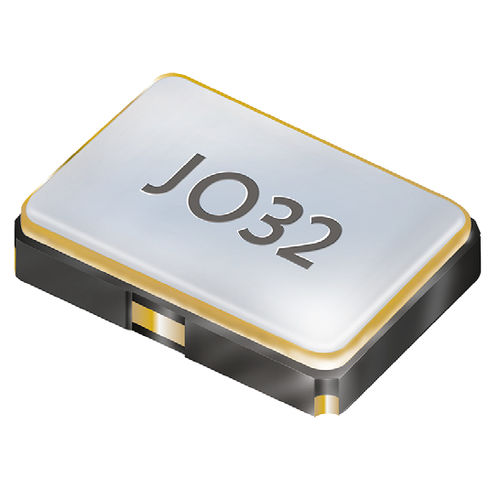

Oscillatore JO32 - 1,8 V ~ 3,3 V
- Oscillatore SMD con funzione di arresto - 3,2 x 2,5 mm
- Uscita compatibile LVCMOS / HCMOS
- Tensione di alimentazione variabile 1,8 V ~ 3,3 V
- Consumo di corrente molto basso
- Confezione sigillata in ceramica/metallo
gamma di frequenza 1,0 ~ 50,0 MHz (15 pF max.)
stabilità di frequenza su tutti* ± 25 ppm ~ ± 100 ppm (tabella 1)
consumo di corrente vedi tabella 2
tensione di alimentazione VDC 1,8 V -10 % ~ 3,3 V +10% variabile
temperatura di esercizio -10°C ~ +70°C fino a -40°C ~ +125 °C (tabella 1)
stoccaggio -55 °C ~ +125 °C
tempo di salita e discesa dell'uscita 6ns max. (1,8V) / 5ns max. (≥ 2.5V)
carico max. 15 pF
corrente max. 4 mA
livello basso max. 0.4 V
alto livello min. VDC - 0.4V
tempo di abilitazione dell'uscita max. 5 ms
tempo di disattivazione dell'uscita max. 200 ns
tempo di avviamento max. 5 ms (t0 quando VDC > 1,8V)
funzione standby stop
corrente di standby max. 10uA (T1) / 20µA (T2, T3)
jitter di fase 12 kHz ~ 20,0 MHz < 1,0 ps RMS
simmetria a 0,5 x VDC 45% ~ 55% max. (rif. +25 °C)
---
