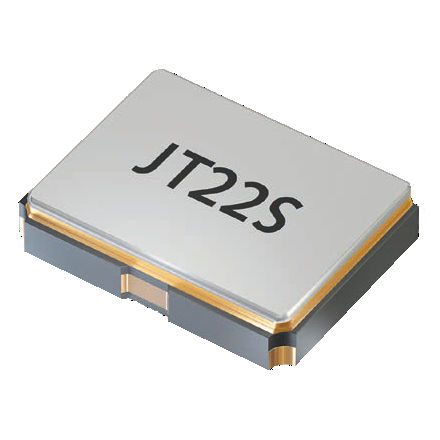

Oscillatore TCXO JT22S

elettronicoSMDad uso industriale

- Temp. Oscillatore a cristallo compensato, 2,5 x 2,0 mm - vCTCXO o TCXO a bassa potenza - campo di temperatura -40 °C ~ +85 °C disponibile - ± 1,0 ppm di stabilità disponibile - pacchetto ceramica/metallo gamma di frequenza 9,5 ~ 52,0 MHz frequenza tolleranza/ stabilità a +25°C ± 1,5 ppm (incl. 2x riflusso) temperatura ± 1 ppm ~ ± 5 ppm (tabella 1) invecchiamento primo anno ± 1 ppm tensione di alimentazione ± 0,2 ppm (a VDC ± 5 %) variazione di carico ± 0,2 ppm consumo di corrente 1,5 mA max. < 26 MHz / 2,5 mA max. < 52 MHz tensione di alimentazione VDC 1,8 / 2,5 / 2,8 / 2,8 / 3,0 / 3,3 (± 5 %) * temperatura di esercizio vedi tabella 1 stoccaggio -40 °C ~ +85 °C carico di uscita nom. 10 KΩ // 10 pF livello min. 0,8 Vpp (seno tagliato) campo di regolazione esterno JT22SV ± 8 ppm min. tensione di sintonia esterna JT22SV 0,9 V ± 0,9 V a VDC = 1,8 V (standard) 1.5 V ± 1,0 V con VDC ≥ 2,5 V (standard) 1.4 V ± 1,0 V con VDC ≥ 2,5 V (opzione) tempo di avviamento max. 2.5 ms rumore di fase a 100 Hz -109 dBc/Hz typ. a ƒo a 1 KHz -133 dBc/Hz typ. 26 MHz a 10 KHz -148 dBc/Hz tip
