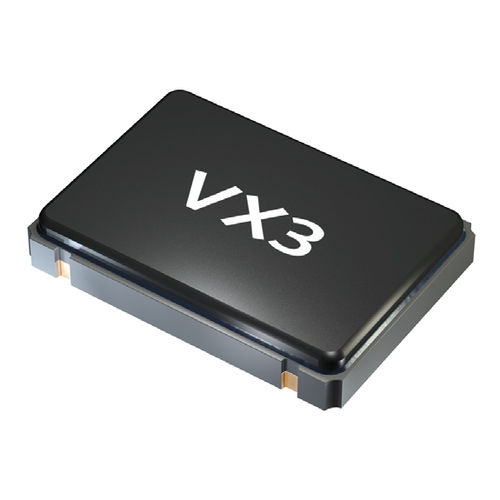

Oscillatore VX3 - 1,8 V
- Oscillatore SMD con funzione di arresto, 7,0 x 5,0 mm
- tipo preferito per un campo di temperatura esteso
- pacchetto completo in ceramica
gamma di frequenza 0,5 ~ 40,0 MHz
frequenze più alte su richiesta 40,1 ~ 125,0 MHz
stabilità di frequenza
su tutto*
± 20 ppm ~ ± 100 ppm
vedi tabella 1
consumo di corrente vedi tabella 2
tensione di alimentazione VDC 1,8 V ± 10%
temperatura di esercizio -10 °C ~ +70 °C / -40 °C ~ +85 °C
stoccaggio -55 °C ~ +125 °C
tempi di salita e discesa della produzione vedi tabella 3
carico max. 30 pF
corrente max. 2.8 mA ( 40 MHz)
livello basso max. 0.1 x VDC
alto livello min. 0,9 x VDC
tempo di abilitazione dell'uscita max. 10 ms
tempo di disattivazione dell'uscita max. 200 ns
tempo di avviamento max. 10 ms
funzione standby stop
corrente di standby max. 10 µA ( 40 MHz)
jitter di fase 12 kHz ~ 20,0 MHz < 1,0 ps RMS
simmetria a 0,5 x VDC 45% ~ 55% tip. (40% ~ 60% max.)
---
