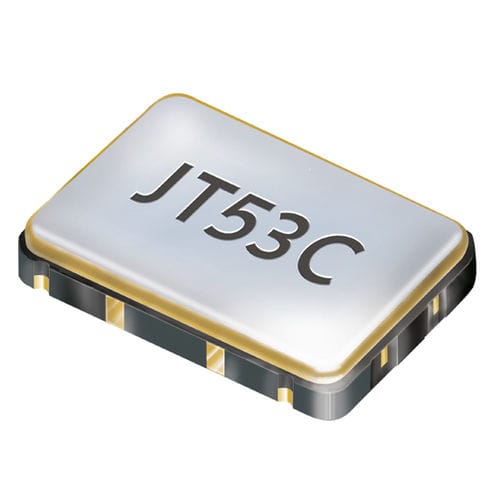

- TCXO con uscita HCMOS, 5,0 x 3,2 mm
- eccellente rumore di fase
- campo di temperatura di esercizio -40 °C ~ +85 °C
- pacchetto ceramica/metallo
gamma di frequenza 4,0 ~ 54,0 MHz
frequenza
stabilità
a +25°C ± 0,5 ppm
temperatura ± 2,5 ppm (altre su richiesta)
invecchiamento primo anno ± 1,0 ppm
tensione di alimentazione ± 0,2 ppm (a VDC ± 5 %)
variazione di carico ± 0,2 ppm
dopo il riflusso ± 1,0 ppm
consumo di corrente vedi tabella 1
tensione di alimentazione VDC 2,5 / 2,8 / 3,3 (± 5 %)
temperatura di esercizio -30 °C ~ +75 °C / -40 °C ~ +85 °C
stoccaggio -40 °C ~ +125 °C
tempo di salita e discesa dell'uscita 5,0 ns max.
carico max. 15 pF
corrente max. 4.0 mA
livello basso max. 0.1 x VDC
alto livello min. 0,9 x VDC
distorsione armonica max. -5,0 dBc
simmetria a 0,5 x VDC 45 % ~ 55 % max.
tempo di avvio max. 10 ms
corrente di standby max. 10 µA
tempo di abilitazione dell'uscita max. 10 ms
tempo di disattivazione dell'uscita max. 250 ns
Jitter 1 σ 3.0 ps
rumore di fase a 10 kHz offset -145 dBc/Hz
---
