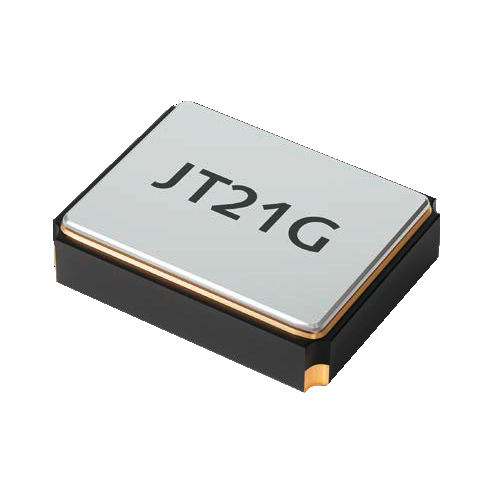

Oscillatore TCXO JT21G

elettromeccanicoSMDad uso industriale

Oscillatore JT21G - JT21GE - TCXO per GPS - Temp. Oscillatore a cristallo compensato, 2,0 x 1,6 mm - tipo speciale per sistemi di navigazione (GPS ecc.) - elevata stabilità ±0,5 ppm - campo di temperatura fino a -40°C ~ +85°C - JT21GE con funzione di abilitazione/disabilitazione gamma di frequenza 26,0/ 38,40 MHz (altre frequenze caso per caso) frequenza tolleranza/ stabilità a +25°C ±2,0 ppm (incl. 2x riflusso) temperatura ±0,5 ppm (codice di stabilità E) invecchiamento primo anno ±1 ppm tensione di alimentazione ±0,2 ppm (a VDC ± 5 %) variazione di carico ±0,2 ppm (a 10 KΩ || 10 pF +/-10 %) consumo di corrente 2,0 mA (a 26,0 / 38,40 MHz) tensione di alimentazione VDC 1,8 / 2,5 / 2,8 / 2,8 / 3,0 / 3,3 (± 5%) * temperatura di esercizio -30 °C ~ +85 °C (codice temperatura M) -40 °C ~ +85 °C (codice temperatura K) stoccaggio -40 °C ~ +85 °C carico di uscita nom. 10 KΩ // 10 pF livello min. 0,8 Vpp (seno tagliato) pendenza della temperatura max. 0.1 ppm / °C (a temperatura max. passo 2 °C) isteresi statica di frequenza (differenza di frequenza massima a +25 °C, misurata prima e dopo un ciclo completo freddo-caldo-freddo) 0.6 ppm tempo di avviamento max. 2.5 ms rumore di fase a 100 Hz -117 dBc/Hz typ. a ƒo a 1 KHz -137 dBc/Hz typ. 26 MHz a 10 KHz -149 dBc/Hz typ.
