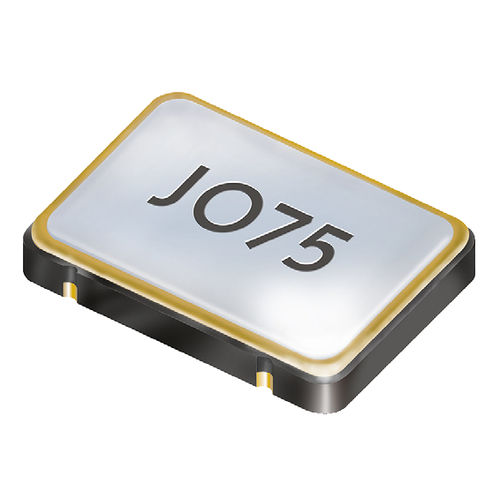

Oscillatore a cristalli JO75

elettromeccanicoSMDad uso industriale

Oscillatore JO75 - 1,8 V - Oscillatore SMD con funzione di arresto - 7,5 x 5,0 mm - Uscita compatibile LVCMOS / HCMOS - Basso jitter di fase, nessun PLL - Confezione sigillata in ceramica/metallo gamma STD & T1 0.50 ~ 50,0 MHz (30 pF max.) 0.50 ~ 160,0 MHz (15 pF max.) T2 2.0 ~ 120,0 MHz (15 pF max.) T3* 2.0 ~ 120,0 MHz (15 pF max.) stabilità di frequenza su tutti** ± 20 ppm ~ ± 100 ppm (tabella 1) consumo di corrente vedi tabella 2 tensione di alimentazione VDC 1.8 V ± 10 % (±5 % per stab. C & D) temperatura operativo -10 °C ~ +70 °C (STD) -40 °C ~ +85 °C (T1) -40 °C ~ +105 °C (T2) -40 °C ~ +125 °C (T3*) magazzino -55 °C ~ +125 °C uscita tempo di salita e discesa vedi tabella 3 carico max. 15 pF / 30 pF (≤ +85 °C e ≤ 50,0 MHz) corrente max. 2.8 mA / 4 mA (T2 & T3*) livello basso max. 0.2 x VDC / 0,4 V per T2 & T3* alto livello min. 0.8 x VDC / VDC - 0,4V per T2 & T3* tempo di abilitazione dell'uscita max. 10 ms tempo di disattivazione dell'uscita max. 150 ns / 200 ns (T2 & T3*) tempo di avviamento max. 10 ms funzione standby stop corrente di standby max. 10μA / 20μA (per T2 e T3*) jitter di fase 12 kHz ~ 20,0 MHz < 1,0 ps RMS simmetria a 0,5 x VDC 45% ~ 55% tip. (40% ~ 60% max.)
