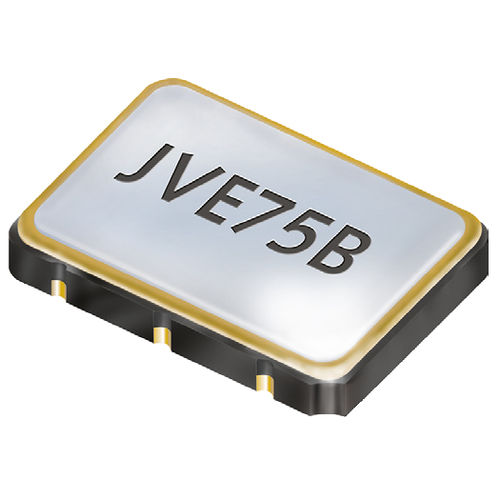

Oscillatore VCXO - PECL
- SMD PECL VCXO, 7,5 x 5,0 mm
- utilizza il cristallo di quarzo in modalità fondamentale e PLL
- elevato campo di trazione ± 150 ppm
- uscita PECL complementare, bassa EMI
- pacchetto ceramica/metallo
gamma di frequenza 12,0 ~ 800,0 MHz
stabilità di frequenza su tutti* ± 25 ppm / ± 50 ppm
campo di trazione di frequenza min. ± 150 ppm
tensione di controllo di trazione 1,65 V ± 1,5 V**
impedenza d'ingresso di controllo a trazione. min. 60 k
consumo di corrente 120 mA max.
tensione di alimentazione VDC 3,3 V ±5%
temperatura di esercizio -10°C ~ +70°C / -40 °C ~ +85 °C
stoccaggio -40°C ~ +85 °C
tempo di salita e discesa della produzione 1,0 ns (20% ~ 80% di Vpp)***
carico nom. 50 � a 1,3 V
livello basso max. 1.7 V
alto livello min. 2,2 V
funzione standby sì
tempo di abilitazione dell'uscita max. 10 ms
tempo di disattivazione dell'uscita max. 50 ns
tempo di avviamento max. 10 ms
funzione standby stop
jitter di fase 12 kHz ~ 20,0 MHz < 5,0 ps RMS
simmetria al 50% di Vpp 45% ~ 55% tip. (40% ± 60% max.)
---
