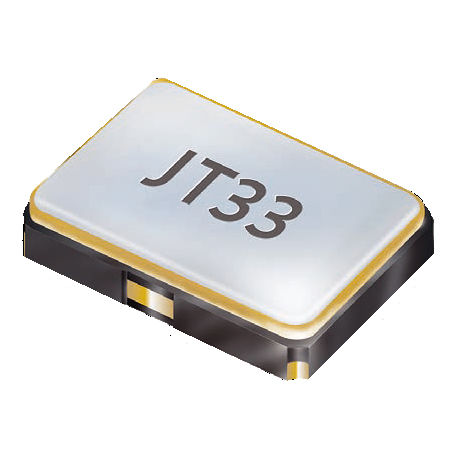

Oscillatore JT33(V) - (VC)TCXO
- Temp. Oscillatore a cristallo compensato, 3,2 x 2,5 mm
- vCTCXO o TCXO a bassa potenza
- campo di temperatura -40 °C ~ +85 °C disponibile
- ± 1,0 ppm di stabilità disponibile
- pacchetto ceramica/metallo
gamma di frequenza 8,0 ~ 52,0 MHz
frequenza
tolleranza/
stabilità
a +25°C ± 1,5 ppm (incl. 2x riflusso)
temperatura ± 1 ppm ~ ± 5 ppm
invecchiamento primo anno ± 1 ppm
tensione di alimentazione ± 0,2 ppm (a VDC ±5 %)
variazione di carico ± 0,2 ppm
consumo di corrente 2,5 mA max.
tensione di alimentazione VDC 1,8 / 2,5 / 2,8 / 2,8 / 3,0 / 3,3 (±5 %)
temperatura di funzionamento
stoccaggio -40 °C ~ +85 °C
carico di uscita nom. 10 KΩ // 10 pF
livello min. 0,8 Vpp (seno tagliato)
campo di regolazione esterno JT33V ±8 ppm min.
tensione di sintonia esterna JT33V 0,9 V ± 0,9 V a VDC = 1,8 V (standard)
1.5 V ± 1,0 V con VDC ≥ 2,5 V (standard)
1.4 V ± 1,0 V con VDC ≥ 2,5 V (opzione)
tempo di avviamento max. 2.5 ms
rumore di fase a 100 Hz -109 dBc/Hz typ.
a ƒo a 1 KHz -133 dBc/Hz typ.
26 MHz a 10 KHz -148 dBc/Hz typ.
---
