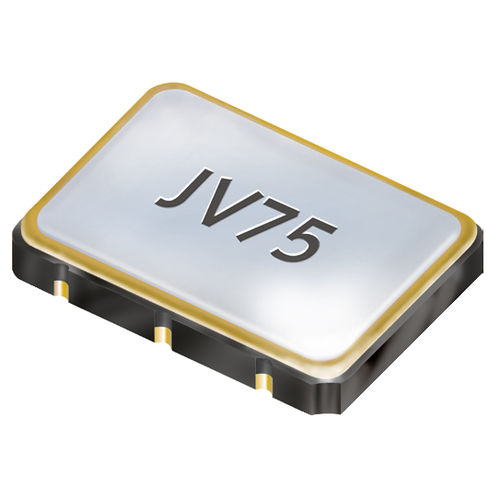

Oscillatore JV75 - VCXO - 5.0 V
- Oscillatore a cristalli di controllo della tensione SMD, 7,5 x 5,0 mm
- due versioni di piedinatura disponibili
- pacchetto ceramica/metallo
gamma di frequenza 1,0 ~ 80,0 MHz
stabilità di frequenza su tutti* ± 25 ppm1) / ±50 ppm
vedi tabella 1
consumo di corrente vedi tabella 2
tensione di alimentazione VDC 5,0 V ± 5 %
campo di trazione della frequenza min. ± 50 ppm / ± 100 ppm / ± 150 ppm2)
tensione di controllo di trazione 2,5 V ± 2,0 V**
tirando la linearità max. < 10%
temperatura di esercizio -10 °C ~ +70 °C / -40 °C ~ +85 °C
stoccaggio -55 °C ~ +125 °C
tempi di salita e discesa della produzione vedi tabella 3
carico max. 15pF
corrente max. 8 mA
livello basso max. 0.1 x VDC
alto livello min. 0,9 x VDC
funzione standby sì
tempo di avviamento max. 10 ms
simmetria a 0,5 x VDC 45% ~55% max.
---
