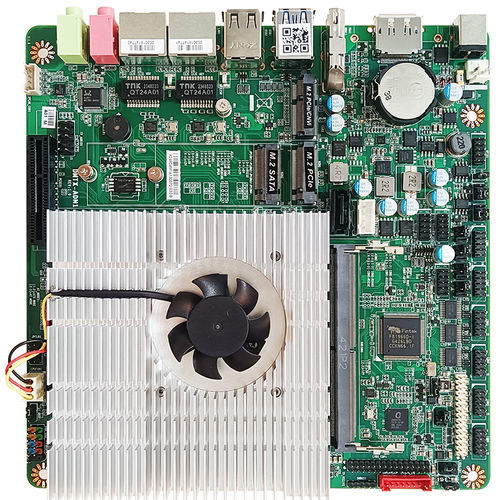

Scheda madre mini-ITX DMTX-ADN1

embeddedIntel® Processor N97Intel®

Panoramica
La DMTX-ADN1 è una scheda madre industriale Mini-ITX con SoC Intel® Processor N97 (Alder Lake‑N) integrato. È progettata per applicazioni embedded compatte a basso consumo che richiedono uscite video multiple e opzioni di espansione flessibili. La scheda supporta alimentazione DC 12~19V, memoria DDR5 SO-DIMM e diverse interfacce di storage e connettività.

Caratteristiche principali

• Supporto DDR5 4800MT/s SO-DIMM, fino a 32GB
• Uscite video: DP 1.2, HDMI 2.0, LVDS e eDP (supporto fino a 3 display)
• Doppia Ethernet Gigabit (Realtek® RTL8111H) per rete affidabile
• Espansione flessibile: M.2 (M-Key/E-Key), interfacce PCIe Gen3 e supporto SATA III
• Connettività completa: USB 3.2 Gen1, USB 2.0, fino a 6 header USB interni e più porte COM
• Opzioni di sicurezza on-board: Intel® PTT (fTPM) e TPM 2.0 opzionale (dTPM)
• Ingresso DC ampio (12~19V) e modalità di alimentazione AT/ATX selezionabili

Specifiche tecniche

• Formato MB: Mini-ITX (170 x 170 mm)
• CPU: Intel® Processor N97 onboard (Alder Lake‑N, TDP 12W)
• Chipset: Intel® SoC
• Memoria: 1 x DDR5 4800MT/s SO-DIMM, single channel, fino a 32GB
• BIOS: AMI Flash ROM
• Wake on LAN: Sì
• Watchdog Timer: 255 livelli
• Sicurezza: Intel® PTT (fTPM integrato) & TPM 2.0 (dTPM opzionale)
• Batteria RTC: Batteria al litio
• Sistemi operativi supportati: Windows® 11 (64-bit), Windows® 10 (64-bit), Linux
• Requisiti di alimentazione: DC-in 12~19V
• Modalità accensione: AT / ATX (default)
• Connettore alimentazione: DC jack e header interno 2 pin
• GPU: Intel® HD Graphics (memoria condivisa)
• LVDS: 1 x 24-bit dual channel LVDS (max. 1920 x 1200 @60Hz)
• eDP: 1 x eDP 1.2 (max. 1920 x 1080 @60Hz)
• DP: 1 x DP 1.2 (max. 4096 x 2160 @60Hz)
• HDMI: 1 x HDMI® 2.0 (max. 4096 x 2160 @60Hz)
• VGA: 1 x VGA (max. 2560 x 1600 @60Hz)
• Display multipli: Supporto fino a 3 display
• Codec audio: Realtek ALC897; 1 x combo audio jack (Line-Out / Mic-In); Amplificatore: 3W
• Ethernet: 2 x RJ45 (Realtek® RTL8111H GbE)
• USB: 2 x USB 2.0; 2 x USB 3.2 Gen1; header interno per 6 x USB 2.0
• Seriale (COM): Header interni per 2 x RS-232/485 e 4 x RS-232 (supporto 5/12V TTL)
• I/O interni: GPIO 8-bit (5V); SMBus; 1 x connettore ventola CPU 4-pin (Smart FAN)
• Pannello frontale: LED attività HDD; LED di alimentazione; Accensione/Spento; Reset
• Ulteriori: Rilevamento intrusione chassis; Selezione modalità AT/ATX
• Storage (SATA): 1 x SATA III (co-lay M-Key 2242 opzionale); 1 x connettore alimentazione SATA
• Espansione (M.2): 1 x M-Key 2242/2280 (PCIe Gen3 x2); 1 x M-Key 2242 (SATA III); 1 x E-Key 2230 (USB2.0 / PCIe Gen3 x1) compatibile CNVi
• PCIe: 1 x PCIe (Gen3 x4, interfaccia PCIe x1)
• Shock: 15G, 11ms
• Vibrazione: 1 Grms / 5~500Hz (operativo)
• Temperatura di esercizio: 0°C ~ 60°C (32°F ~ 140°F)
• Temperatura di stoccaggio: -20°C ~ 70°C (-4°F ~ 158°F)
• Umidità operativa: 10 ~ 90% RH, non condensante
• Certificazioni: CE / FCC Classe A; LVD
• Dichiarazione ESG: China RoHS; EU RoHS; REACH (opzionale)
