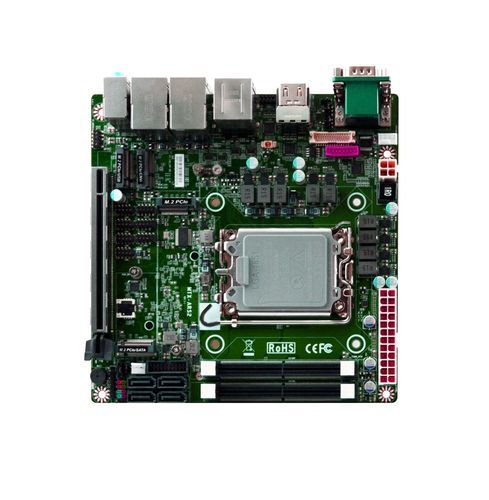

Scheda madre mini-ITX MTX-ARS2-W880

Intel® Core™Intel®DDR5 SDRAM

Panoramica prodotto

• Scheda madre Mini-ITX con Intel® Arrow Lake-S

Caratteristiche

• Compatibile con processori Intel® Socket LGA1851 (Arrow Lake-S) con chipset Intel® W880
• Memoria ad alte prestazioni: 2 x DDR5 CSO-DIMM, fino a 128GB, ECC supportato
• Rete duale: 2 x 2.5GbE
• Supporto 4 display: 2 x HDMI®, 1 x DisplayPort, 1 x LVDS/eDP
• Storage ed espansione: 4 x SATA III, slot M.2 multipli (M-Key, E-Key, B-Key), 1 x PCIe Gen5 x16
• I/O completo: USB 3.2 Gen2, USB 2.0, COM (RS-232/422/485), header interni
• Supporto alimentazione ATX
• Sicurezza: TPM 2.0 onboard opzionale

Specifiche
SISTEMA
MB FORM FACTOR: Mini-ITX
CPU: Intel® LGA1851 Core™ Ultra Socket Processor (Arrow Lake-S, TDP 65W)
CHIPSET: Intel® W880
MEMORIA: 2 x DDR5 6400MT/s CSO-DIMM, Dual Channel, fino a 128GB, ECC supportato
BIOS: AMI 256Mb Flash ROM
WAKE ON LAN: Yes
WATCHDOG TIMER: 255 livelli
SICUREZZA: TPM2.0 (Opzionale)
DIMENSIONI (L x P): 170.0 x 170.0 mm (6.7" x 6.7")
SISTEMI SUPPORTATI: Windows® 11 (64-bit), Linux

Alimentazione
REQUISITI ENERGETICI: ATX Power Supply
MODALITÀ DI ACCENSIONE: AT / ATX
CONNETTORE: 24+4-pin ATX PWR

Display
GPU: Intel® Graphics
LVDS: 1 x 24-bit Dual Channel LVDS (Max. 1920 x 1200 @60Hz, co-layout eDP)
DP: 1 x DP1.4a (Max. 4096 x 2160 @60Hz)
HDMI®: 2 x HDMI® 2.1 (Max. 4096 x 2160 @60Hz)
MULTIPLE DISPLAY: Supporta 4 display

Audio
CODEC: Realtek Audio Codec
Line-in: 1 x jack audio
Line-out: 1 x jack audio
MIC-in: 1 x jack audio

LAN
ETHERNET: 1 x RJ45 per Intel® I226-V 2.5GbE; 1 x RJ45 per Intel® I226-LM 2.5GbE

Porte USB
USB: 6 x USB 3.2 Gen2 esterni; header interno per 2 x USB 3.2 Gen1; header interno per 4 x USB 2.0

Porte seriali
COM: 1 x DB-9 per RS-232/422/485; 1 x DB-9 per RS-232; header interno per 4 x RS-232

I/O interno
GPIO: 8-bit
SMBUS: Yes
AGGIUNTIVO: 1 x Chassis Intrusion; 1 x PS/2; 1 x Audio Header

Storage
SATA: 4 x SATA III
RAID: RAID 0, 1, 5, 10

Espansione
PCIe: 1 x PCIe Gen5 x16
M.2: 1 x M-Key 2280 (PCIe Gen4 x4) supporto NVMe; 1 x M-Key 2242 (PCIe Gen4 x4 / SATA) supporto NVMe; 1 x E-Key 2230 (USB2.0 / PCIe Gen4 x1) support CNVio; 1 x B-Key 3042 (PCIe Gen4 x1 / USB3.2 Gen1 / USB2.0) support modulo 4G/5G
SIM: 1 x slot SIM

Ambiente e certificazioni
SHOCK: 15G, 11ms
VIBRAZIONE: 1 Grms / 5~500Hz (operazione)
TEMPERATURA DI FUNZIONAMENTO: -20°C ~ 60°C
TEMPERATURA DI STOCCAGGIO: -20°C ~ 85°C
UMIDITÀ DI FUNZIONAMENTO: 10 ~ 90% RH, non condensante
CERTIFICAZIONI: CE / FCC Class A; LVD
DICHIARAZIONI ESG: EU RoHS, China RoHS, REACH, WEEE, Minerals Conflict-Free, PRO65 Declaration, CMRT Report

Contenuto confezione

• MTX-ARS2-W880 MB x1
• Cavo porta COM 22cm x1
• Cavo SATA 50cm x1
• Cavo Y alimentazione SATA x1
• I/O Shield x1
• Jumper x2

Informazioni ordine
PART NUMBER: MTX-ARS2-W8800010 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM)
PART NUMBER: MTX-ARS2-W8800210 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM) & TPM (dTPM) di default

BIOS / Driver / Manuale / Supporto OS

• BIOS: MTX-ARS2-W8800010 A01 Release BIOS for Production (PTT) datato 2026-05-25; voci di recupero BIOS disponibili per modello/versione
• Pacchetti driver: esempi per Windows 10/11 x64 e Linux (WDT_GPIO SDK, Chipset, Graphics, Audio, Intel LAN, ME, RST, SIO, NPU, PMT, GNA) con versioni indicate nella pagina prodotto
• Manuale: Manuale prodotto disponibile (Versione 3.0, aggiornamento 2026-08-13)
• Supporto OS: esempi UEFI Windows 10 IoT Enterprise LTSC 2021 x64, UEFI Windows 11 IoT Enterprise LTSC 2024 x64, Ubuntu LTS, Fedora Workstation

Note

• TPM 2.0 onboard opzionale in base alla configurazione
• Slot PCIe Gen5 x16 per espansioni ad alte prestazioni; più slot M.2 per NVMe e moduli cellulari

Caratteristiche / Specifiche tecniche

• Formato: Mini-ITX (170 x 170 mm)
• Socket CPU: Intel® LGA1851 (Arrow Lake-S / compatibile Core™ Ultra)
• Chipset: Intel® W880
• Memoria: 2 x DDR5 CSO-DIMM, fino a 128GB, ECC supportato, fino a DDR5-6400
• Storage: 4 x SATA III; M.2: M-Key 2280, M-Key 2242, E-Key 2230, B-Key 3042
• Espansione PCIe: 1 x PCIe Gen5 x16
• LAN: Dual Intel 2.5GbE (I226-V & I226-LM)
• USB: 6 x USB3.2 Gen2 esterni; header interni per USB3.2 Gen1 e USB2.0
• Seriale: DB-9 per RS-232/422/485 e header interni
• Audio: Codec Realtek con Line-in/Line-out/MIC-in
• SIM: Slot SIM integrato; supporto moduli 4G/5G via B-Key
• Alimentazione: ATX (24+4-pin)
• Sicurezza: TPM 2.0 opzionale (fTPM/dTPM a seconda SKU)
• Temperatura di funzionamento: -20°C ~ 60°C
• Certificazioni: CE / FCC Class A, LVD
