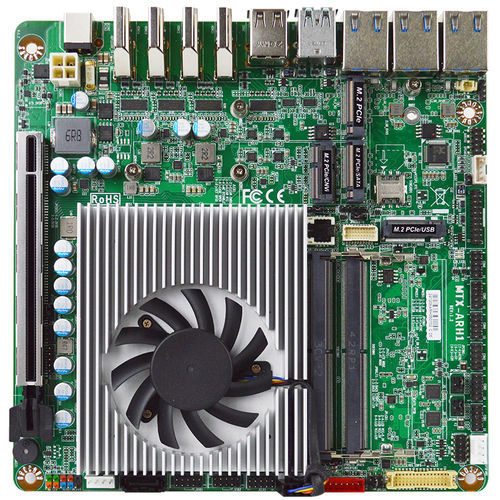

Scheda madre mini-ITX MTX-ARH1 series

Intel® Core™ UltraIntel®DDR5 SDRAM

Panoramica

La MTX-ARH1 è una scheda madre industriale Thin Mini-ITX di Jetway progettata per applicazioni embedded e industriali. Integra SoC mobile Intel® Core™ Ultra onboard e offre ampie opzioni di I/O, display ed espansione per PLC, HMI e soluzioni edge.

Caratteristiche principali

• Form factor Thin Mini-ITX con Intel® Core™ Ultra 5 / Core™ Ultra 7 onboard (225H / 255H, TDP 28W).
• Memoria: 2 × DDR5 6400MT/s SO-DIMM, dual-channel, fino a 96GB.
• Multi-display: 1 × LVDS/eDP e 4 × HDMI® 2.1 (fino a 4 display; supporto 8K condizionale).
• Rete: 3 porte RJ45 2.5GbE per LAN ad alte prestazioni.
• Archiviazione ed espansione: slot M.2 (M-Key 2242, M-Key 2242/2280), 1 × SATAIII e PCIe x8 (Gen5) per schede aggiuntive.
• Alimentazione industriale: ingresso DC range 12–36V, modalità AT/ATX selezionabile.

Specifiche tecniche

• Form factor: Thin Mini-ITX (170 × 170 mm).
• CPU: Intel® Core™ Ultra 7 255H e Intel® Core™ Ultra 5 225H onboard (Arrow Lake-H, opzioni TDP 28W).
• Chipset: Intel® SoC. BIOS: UEFI.
• Memoria: 2 × DDR5 6400MT/s SO-DIMM, fino a 96GB.
• Sicurezza: TPM 2.0 (dTPM opzionale) / Intel® PTT (fTPM) opzioni.
• Alimentazione: DC-in 12–36V, jack DC e connettore alimentazione SATA interno; Power On Mode: AT/ATX (default).
• Ambiente: funzionamento -20°C a 60°C; stoccaggio -20°C a 85°C; shock 15G, vibrazione 1 Grms; certificazioni CE / FCC Classe A; dichiarazioni RoHS.

Interfacce & espansione

• Display: 1 × LVDS dual-channel 24-bit (fino a 1920×1200@60Hz), eDP co-layout, 4 × HDMI® 2.1 (fino a 3840×2160@60Hz, 8K condizionale).
• GPU: Intel® Arc™ Graphics integrata.
• LAN: 1 × Intel® I226-LM 2.5GbE, 2 × Intel® I226-V 2.5GbE (totale 3 × 2.5GbE).
• USB: 2 × USB 3.2 Gen2 (10Gbps), 2 × USB 2.0; header interni per porte aggiuntive.
• Seriale: header interni per 4 × RS-232 e 2 × RS-232/422/485.
• M.2 & espansione: M-Key 2242 (PCIe 4.0 x4 NVMe), M-Key 2242/2280 (PCIe 4.0 x4 / SATAIII), B-Key 3042/3052 (4G/5G), E-Key 2230 (CNVi), 1 × PCIe x8 (Gen5).
• Archiviazione: 1 × SATAIII, RAID 0/1 supportato, slot Nano SIM.
• Audio & I/O: codec Realtek, header Line-Out/MIC-In interno, amplificatore 3W; GPIO 8-bit interno, SMBus, I2C, header ventola, intrusion chassis.

Confezione & ordini

• Lista imballo: I/O shield, jumper, 2 cavi COM, cavo Y-power, cavo SATA, dissipatore/ventola CPU (vedere lista imballo dettagliata).
• Esempi di codici: MTX-ARH1-225H0020, MTX-ARH1-225H0220, MTX-ARH1-255H0020, MTX-ARH1-255H0220 (opzioni CPU e sicurezza).
