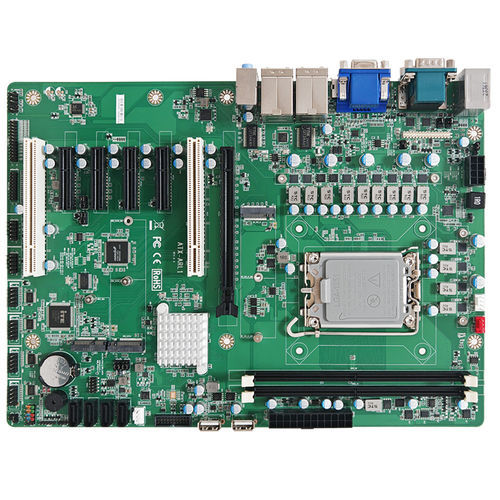

Scheda madre ATX ATX-ARL1-B860 series
Intel® Core™ Ultra12th Generation Intel® Core™Intel®

Scheda madre ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel®
Scheda madre ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel®
Scheda madre ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel® - immagine - 2
Scheda madre ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel® - immagine - 3
Scheda madre ATX - ATX-ARL1-B860 series - Jetway Information Co., Ltd. - Intel® Core™ Ultra / 12th Generation Intel® Core™ / Intel® - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di Jetway Information Co., Ltd.

Caratteristiche

Formato
ATX
Processore
Intel® Core™ Ultra
Acronimo
DDR5 UDIMM, DDR5 SDRAM
Slot di estensione
M.2, M.2 Key M, M.2 Key E, SATA3, PCI Express, 16x PCI Express
Applicazioni
industriale
Sistema operativo
Linux, Windows 10, Windows 11
Connettività
2,5 GbE, Ethernet gigabit, USB 2.0, USB 3.0, Ethernet, DisplayPort, PS2, USB 3.2, HDMI, VGA, RS-485, RS-232, RJ45, RS-422

Descrizione

Panoramica
  • Scheda madre ATX industriale progettata per processori Intel® Core™ Ultra (Arrow Lake-S) con chipset B860, che supporta memoria DDR5 ad alta velocità, uscite video multiple e ampie opzioni di I/O ed espansione per applicazioni industriali.


Caratteristiche principali
  • Supporto per Intel® Core™ Ultra (Arrow Lake-S) con chipset B860
  • 2 x DDR5 UDIMM 6400MT/s, dual channel, fino a 96 GB
  • Uscite video: 1 x VGA, 1 x HDMI® 2.0, 1 x DP 2.1 (fino a 7680x4320@60Hz)
  • Rete: 1 x 2.5GbE (Intel® I226-V), 1 x GbE (Intel® I219-V)
  • I/O: 6 x COM, 6 x USB3.2 Gen1, 6 x USB2.0, 2 x USB2.0 Type-A (verticale)
  • Archiviazione/espansione: M.2 M-key (2242/2280, SATA), M.2 M-key (2242/2280, NVMe PCIe x4), M.2 E-key (2230, CNVi/PCIe x1+USB2.0)
  • Slot PCI: 1 x PCIe x16 (Gen4), 2 x PCIe x4 (Gen3), 2 x PCIe x1 (Gen3), 2 x PCI


Specifiche tecniche
  • SYSTEM — FORMATO MB: ATX
  • SYSTEM — CPU: Socket Intel® LGA1851 Ultra 9/7/5th Gen Processor (TDP max. 125W)
  • SYSTEM — CHIPSET: Intel® Arrow Lake-S B860
  • SYSTEM — MEMORIA: 2 x DDR5 6400MT/s, Dual Channel U-DIMM, fino a 96 GB
  • SYSTEM — BIOS: UEFI
  • SYSTEM — WAKE ON LAN: Sì
  • SYSTEM — WATCHDOG TIMER: 255 livelli
  • SYSTEM — SICUREZZA: Intel® PTT (fTPM integrato) & TPM 2.0 (dTPM)
  • SYSTEM — BATTERIA RTC: Batteria al litio
  • SYSTEM — DIMENSIONI (L x P): 305.0 (L) x 220.0 (P) mm (12" x 8.7")
  • SYSTEM — SUPPORTO OS: Windows® 11 (64bit), Windows® 10 (64bit), Linux
  • POWER — REQUISITO ENERGETICO: Alimentatore ATX
  • POWER — MODALITÀ DI ACCENSIONE: Modalità AT / ATX (Predefinita)
  • POWER — CONNETTORE: 24+8-pin ATX PWR
  • DISPLAY — GPU: Intel® HD Graphics
  • DISPLAY — DP: 1 x DP2.1 (Risoluzione max: 7680x4320@60Hz)
  • DISPLAY — HDMI®: 1 x HDMI® 2.0 (Risoluzione max: 4096 x 2304@60Hz)
  • DISPLAY — VGA: 1 x VGA (Risoluzione max: 1920 x 1080@60Hz)
  • DISPLAY — DISPLAY MULTIPLI: Supporta 4 display
  • AUDIO — CODEC: Realtek ALC897
  • AUDIO — Line-in: 1 x Jack audio per Line-In
  • AUDIO — Line-out: 1 x Jack audio per Line-Out
  • AUDIO — MIC-in: 1 x Jack audio per MIC-In
  • LAN — ETHERNET: 1 x RJ45 per Intel® I226-V 2.5GbE, 1 x RJ45 per Intel® I219-V GbE
  • USB PORT: 4 x USB 3.2 Gen 1 (posteriori), 2 x USB 2.0 (posteriori), Header interno per 2 x USB 3.2 Gen 1, Header interno per 4 x USB 2.0, USB Type A interno (verticale) per 2 x USB 2.0
  • SERIAL PORT — COM: 2 x DB-9 per RS-232/422/485, Header interno per 4 x RS-232
  • INTERNAL I/O — GPIO: GPIO 16 bit (5V) Co-lay LPT
  • INTERNAL I/O — SMBUS: Sì
  • INTERNAL I/O — FAN: 1 x connettore ventola CPU, 2 x connettori ventola sistema
  • FRONT PANEL: LED HDD Active, LED di alimentazione, Accensione/Spegnimento, Reset
  • ADDITIONAL: 1 x intrusione chassis, 1 x selezione modalità AT/ATX
  • STORAGE — SATA: 4 x SATA III
  • EXPANSION — M.2: 1 x M-key 2242/2280 (interfaccia SATA, Co-lay SATA4), 1 x M-key 2242/2280 (PCIe Gen5 x4) Supporta NVMe, 1 x E-Key 2230 (USB 2.0/PCIe x1) Supporta CNVio per Wi‑Fi
  • EXPANSION — PCIe: 1 x PCI-Ex16 (Gen.4), 4 x PCI-Ex4 (Gen.4, Interfaccia PCIE2/PCIE3: PCI-Ex1), 2 x PCI
  • OTHERs — ALTRO: 1 x PS/2
  • ENVIRONMENT & CERTIFICATION — TEMPERATURA OPERATIVA: 0°C ~ 60°C (32°F ~ 140°F)
  • ENVIRONMENT & CERTIFICATION — TEMPERATURA DI STOCCAGGIO: -20°C ~ 70°C (-4°F ~ 158°F)
  • ENVIRONMENT & CERTIFICATION — UMIDITÀ OPERATIVA: 10 ~ 90% umidità relativa, non condensante
  • ENVIRONMENT & CERTIFICATION — CERTIFICAZIONE: CE/FCC Class A, LVD
  • ENVIRONMENT & CERTIFICATION — DICHIARAZIONE ESG: EU RoHS, REACH
