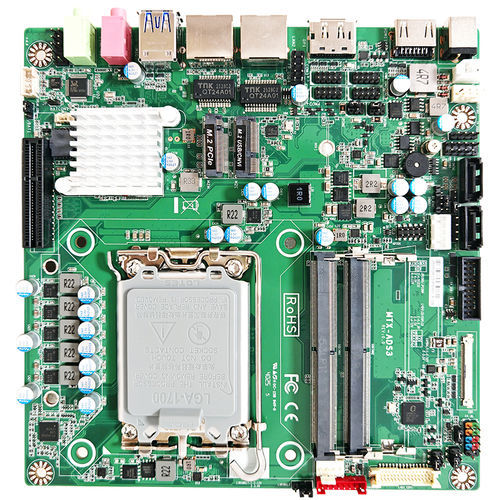

Computer monoscheda mini-ITX MTX-ADS3 series

Intel® Celeron®Intel® Core i3Intel® Core i5

Panoramica del prodotto
Scheda singola Mini-ITX 170 x 170 mm compatibile con processori Intel® LGA1700 di 12ª/13ª/14ª generazione (i9/i7/i5/i3), Celeron e Pentium, memoria DDR5 fino a 96 GB e supporto fino a 3 display simultanei.

Caratteristiche

• Socket Intel® LGA1700 (TDP max. 65W)
• Chipset Intel® H610
• 2 x DDR5 SO-DIMM (4800/5600 MT/s), dual channel, fino a 96 GB
• Uscite video: HDMI® 2.0, DP1.4, LVDS/eDP, eDP
• 2 x LAN GbE (Realtek® RTL8111H)
• USB: 2 x USB 3.2 Gen2, 2 x USB 3.2 Gen1, 5 x USB 2.0 (header interni e posteriori)
• Storage: M.2 M-key (2242/2280 PCIe x4), M.2 E-key (2230), 2 x SATA III
• 4 porte COM (header interni)
• 1 x slot di espansione PCIe Gen4 x4

Specifiche dettagliate
SISTEMA
FORMATO MB: Mini-ITX (170 x 170 mm)
CPU: Socket Intel® LGA1700 12ª/13ª/14ª Gen (TDP max. 65W)
CHIPSET: Intel® H610
MEMORIA: 2 x DDR5 SO-DIMM (4800/5600 MT/s), dual channel, fino a 96 GB
BIOS: AMI Flash ROM
WAKE ON LAN: Sì
WATCHDOG TIMER: 255 livelli
SICUREZZA: Intel® PTT (fTPM integrato) & TPM 2.0 (dTPM)
PILA RTC: Batteria al litio
DIMENSIONI (L x P): 170,0 x 170,0 mm
SUPPORTO OS: Windows® 11 (64-bit), Windows® 10 (64-bit), Linux

ALIMENTAZIONE
REQUISITI ENERGIA: DC-in 12–19 V
MODALITÀ ACCENSIONE: AT / ATX
CONNETTORE: Jack DC

DISPLAY
GPU: Intel® UHD Graphics
LVDS: 1 x LVDS/eDP (LVDS fino a 2560 x 1600@60Hz; eDP fino a 1920 x 1080@60Hz)
eDP: 1 x eDP 1.4 (fino a 5120 x 3200@120Hz)
DP: 1 x DP1.4 (fino a 7680 x 4320@60Hz)
HDMI®: 1 x HDMI® 2.0 (fino a 4096 x 2160@60Hz)
DISPLAY MULTIPLI: Supporto fino a 3 display

AUDIO
CODEC: Realtek ALC897
Line-out: 1 x jack audio
MIC-in: 1 x jack audio
AMPLIFICATORE: 3 W

LAN
ETHERNET: 2 x RJ45 (Realtek® RTL8111H GbE)

PORTE USB
2 x USB 3.2 Gen2 (posteriori), 2 x USB 3.2 Gen1, header interni per 2 x USB 3.2 e 5 x USB 2.0

PORTE SERIE
COM: Header interni per 2 x RS-232 e 2 x RS-232/422/485

I/O INTERNI
GPIO: 8-bit
SMBUS: Sì
VENTOLE: 1 x header CPU fan; 1 x header system fan
PANNELLO FRONTALE: LED HDD, LED alimentazione, Accensione/Arresto, Reset
AGGIUNTIVO: Intrusione chassis, FP_Audio, Inverter, selezione modalità AT, header altoparlante 4-pin (per amplificatore 3W, PH2.0)

ARCHIVIAZIONE
SATA: 2 x SATA III; 1 x connettore alimentazione SATA

ESPANSIONE
PCIe: 1 x PCIe Gen4 x4
M.2: 1 x M-key 2242/2280 (PCIe 3.0 x4); 1 x E-key 2230 (CNVio/PCIe x1/USB2.0) (supporta modulo Wi‑Fi/BT)

AMBIENTE & CERTIFICAZIONI
URTO: 15G, durata 11 ms
VIBRAZIONE: 1 Grms, 5–500 Hz (operazione)
TEMPERATURA OPERATIVA: 0°C a 60°C
TEMPERATURA DI STOCCAGGIO: -20°C a 70°C
UMIDITÀ OPERATIVA: 10–90% @ 40°C, non condensante
CERTIFICAZIONE: CE / FCC Classe A; LVD
DICHIARAZIONE ESG: EU RoHS, China RoHS, REACH (opzionale)

Specifiche tecniche

• Model: MTX-ADS3
• Form Factor: Mini-ITX (170 x 170 mm)
• Socket CPU: LGA1700 (12ª/13ª/14ª Gen, fino a 65W)
• Chipset: Intel® H610
• Memoria: 2 x DDR5 SO-DIMM, fino a 96 GB (4800/5600 MT/s)
• Grafica/Display: HDMI2.0, DP1.4, eDP, LVDS; fino a 3 display
• LAN: 2 x GbE (Realtek® RTL8111H)
• Storage: 2 x SATA III; 1 x M.2 M-key (2242/2280 PCIe3.0 x4); 1 x M.2 E-key (2230)
• Espansione: 1 x PCIe Gen4 x4
• Audio: Realtek ALC897, amplificatore 3W
• Alimentazione: DC-in 12–19 V, jack DC, AT/ATX
• Operativo: 0°C a 60°C; Urto 15G; Vibrazione 1 Grms
