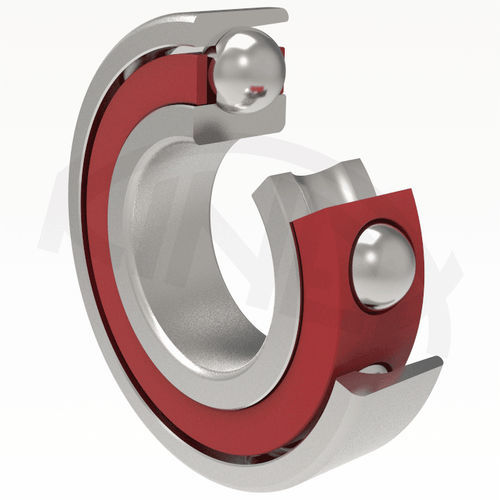

Cuscinetto a sfere

a contatto obliquoa corona singolain acciaio

I cuscinetti a una corona di sfere a contatto obliquo per alta frequenza di rotazione e alta precisione di posizionamento si distinguono dai normali cuscinetti a sfere a contatto obliquo per il design interno degli anelli del cuscinetto, per il valore dell'angolo di contatto tra la sfera e le piste normali degli anelli, per la lavorazione della gabbia e per la classe di tolleranza di alta precisione della corsa. I cuscinetti non sono separabili e la loro adeguata disposizione delle sedi assicura la necessaria fermezza e precisione dell'alloggiamento. I cuscinetti con sfere in ceramica sono prodotti per velocità estremamente elevate, con requisiti di basso attrito e bassa generazione di calore nel cuscinetto, il che comporta minori esigenze di lubrificazione e una maggiore durata della sede. KINEX BEARINGS, a.s. fornisce cuscinetti a una corona di sfere con angoli di contatto di α = 10°, α = 12°, α = 15°, α = 25° e α = 26°. I cuscinetti sono dotati di una speciale gabbia tessile guidata dall'anello interno (TB) o dall'anello esterno (TA). Una parte dell'assortimento ha la gabbia in ottone massiccio guidata dall'anello interno MB. I cuscinetti con angolo di contatto α = 10° (designazione B72.. CBTB e B72.. CBTA) sono stati progettati per il supporto dell'albero negli elettromandrini di rettifica. I cuscinetti sono prodotti in classe di tolleranza P4 secondo la norma STN ISO 492, o in classe di tolleranza ristretta P4A (i cuscinetti in tolleranza P4A erano precedentemente forniti con designazione aggiuntiva TPF 1148). I cuscinetti con angolo di contatto α = 12° (designazione B70... CATB e B72... CATB) e quelli con α = 26° (designazione B70... AATB e B72... AATB) sono stati progettati per la sede di rotazione di mandrini e fantine di macchine utensili e macchine simili ad alta velocità che richiedono un'elevata precisione di sede.
