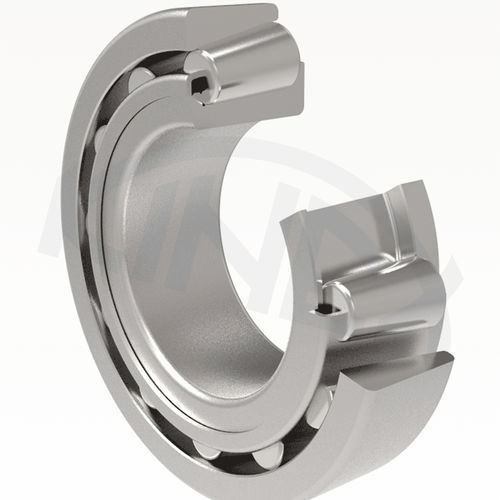

Cuscinetto a rulli conici 3 series

a corona singolaradialeassiale

I cuscinetti a rulli conici a una corona hanno una fila di rulli conici che poggiano sulla nervatura di guida dell'anello interno con le loro facce funzionali. Grazie al gran numero di rulli conici, questi cuscinetti hanno un'elevata capacità di carico sia in direzione radiale che assiale. La capacità di carico assiale dipende dall'ampiezza dell'angolo di contatto. La disposizione dei cuscinetti a rulli conici a una corona è solitamente formata da una coppia di cuscinetti. Un singolo cuscinetto può sopportare il carico assiale solo in una direzione. I cuscinetti sono separabili. L'anello interno (cono) con rulli conici e gabbia è un'unità di montaggio. L'anello esterno (coppa) è l'altra unità di montaggio. I cuscinetti a rulli conici a una corona sono prodotti sia in dimensioni metriche che in pollici. Le dimensioni limite dei cuscinetti metrici a una corona di rulli conici indicate nelle tabelle dimensionali corrispondono alla norma dimensionale internazionale ISO 355. Le dimensioni limite dei cuscinetti a rulli conici a una corona in pollici indicate nelle tabelle dimensionali corrispondono alla norma americana AFBMA Standard 19.2 (USA). La designazione dei cuscinetti di forma standard è riportata nella parte della tabella di questa pubblicazione. Il marchio aggiuntivo X utilizzato sui cuscinetti della serie 320 significa che le dimensioni principali sono state modificate in conformità alle raccomandazioni delle norme internazionali ISO. I cuscinetti a rulli conici a una corona sono dotati di una gabbia in acciaio stampato non marcata.
