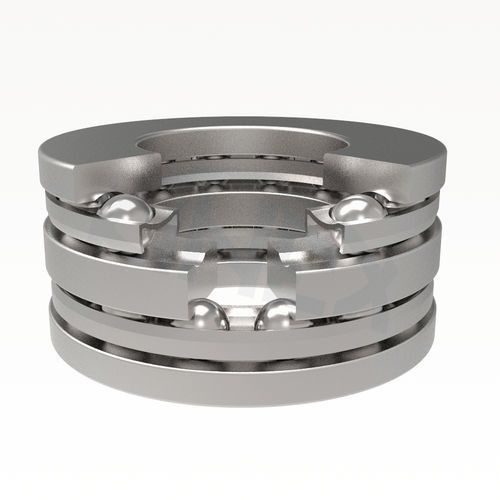

Cuscinetto assiale a sfere a doppio effetto 52 series

in ottonein acciaio

I cuscinetti reggispinta a sfere a doppia direzione hanno due gabbie con sfere posizionate tra la rondella centrale dell'albero e due rondelle dell'alloggiamento con superfici di appoggio piane. La rondella centrale dell'albero è dotata di piste di rotolamento per le sfere su entrambi i lati ed è montata sull'albero. I cuscinetti reggispinta a sfere a doppia direzione possono sopportare carichi assiali che agiscono in entrambe le direzioni. Non possono sopportare forze radiali. Le dimensioni limite dei cuscinetti reggispinta a sfere indicate nelle tabelle dimensionali corrispondono allo schema dimensionale internazionale ISO 104. La designazione dei cuscinetti nella versione base è indicata nelle tabelle dimensionali. Le differenze rispetto all'esecuzione di base sono indicate da simboli aggiuntivi in conformità alla norma STN 02 4608. I cuscinetti reggispinta a sfere hanno gabbie in acciaio a nastro che non sono contrassegnate. Per applicazioni speciali, alcuni tipi di cuscinetti sono disponibili con una gabbia in ottone lavorato (M). I cuscinetti con queste gabbie vengono prodotti solo su ordinazione. I cuscinetti a sfere reggispinta sono generalmente prodotti in classe di tolleranza normale P0 (il simbolo P0 non è indicato). In casi speciali di disposizione, che richiedono una maggiore precisione, i cuscinetti sono prodotti in classi di tolleranza superiori P6. Le tolleranze di precisione, le deviazioni dimensionali e di funzionamento sono indicate nella norma ISO STN 199.
