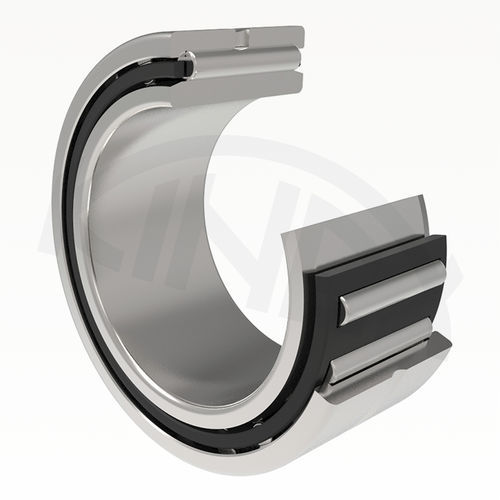

Cuscinetto ad aghi N series

radialeassialein acciaio

I cuscinetti a rullini senza anello interno e con anello interno sono cuscinetti a rulli per carichi elevati con una struttura spaziale semplice. I rullini guidati uniformemente verso l'asse nella gabbia fissa sono realizzati con un diametro di tolleranza di 2 µm. L'anello esterno con nervature e la gabbia con rullini costituiscono l'unità costruttiva. I cuscinetti a rullini con nervature con anello interno sono forniti nelle seguenti versioni: NKI, NKIS, NA48, NA49, NA 69. L'esecuzione con anello interno viene utilizzata quando non è possibile realizzare la pista di rotolamento sull'albero. L'anello esterno con gabbia e l'anello interno possono essere montati indipendentemente. I valori di spostamento ("s") specificati nelle tabelle dimensionali non possono essere superati in considerazione delle tolleranze di fabbricazione e della dilatazione termica degli elementi di collegamento durante il funzionamento. Se i valori indicati nella tabella non sono sufficienti, i cuscinetti ad aghi possono essere combinati con anelli IR e LR più larghi, come indicato nelle tabelle dimensionali. Per la lubrificazione, i cuscinetti sono dotati di una scanalatura e di un'apertura per la lubrificazione; ciò non vale per i cuscinetti NKI d ≤ 7 mm. Le dimensioni limite dei cuscinetti a rullini, riportate nelle tabelle dimensionali, corrispondono al piano dimensionale internazionale della norma ISO 1206. La designazione dei cuscinetti a rullini nella versione base è riportata nelle tabelle dimensionali. I cuscinetti a rullini sono prodotti in classe di tolleranza normale P0 (il simbolo P0 non è contrassegnato). Per posizionamenti speciali, che richiedono un'elevata precisione, vengono forniti cuscinetti con classe di tolleranza superiore P6.
