Cuscinetto assiale a sfere a direzione unica 51 series

in ottonein acciaio

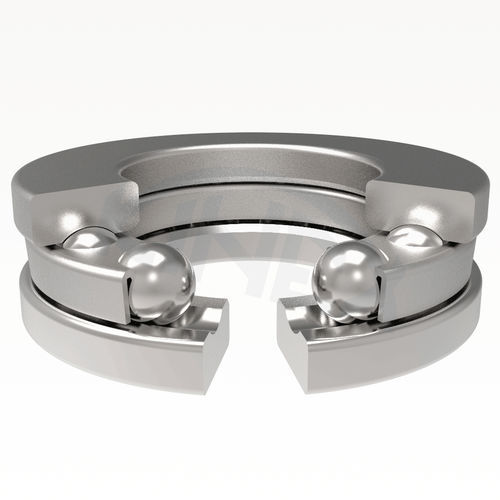

I cuscinetti reggispinta a sfere monodirezionali sono costituiti da due ralle con piste di rotolamento per una fila di sfere con gabbia. Le rondelle hanno superfici di appoggio piane. Devono essere sostenute per distribuire uniformemente il carico sulle sfere. Questi cuscinetti sono progettati per sopportare forze assiali che agiscono in una sola direzione. Non possono sopportare forze radiali. Le dimensioni limite dei reggispinta a sfere indicate nelle tabelle dimensionali corrispondono al piano dimensionale internazionale ISO 104. La designazione dei cuscinetti nell'esecuzione base è indicata nelle tabelle dimensionali. Le differenze rispetto all'esecuzione base sono indicate da simboli aggiuntivi in conformità alla norma STN 02 4608. I cuscinetti reggispinta a sfere hanno gabbie in acciaio a nastro che non sono contrassegnate. Per applicazioni speciali, alcuni tipi di cuscinetti sono disponibili con una gabbia in ottone lavorato (M). I cuscinetti con queste gabbie vengono prodotti solo su ordinazione. I cuscinetti a sfere reggispinta sono generalmente prodotti in classe di tolleranza normale P0 (il simbolo P0 non è indicato). In casi speciali di disposizione, che richiedono una maggiore precisione, i cuscinetti sono prodotti in classi di tolleranza superiori P6. Le tolleranze di precisione, le deviazioni dimensionali e di funzionamento sono indicate nella norma ISO STN 199.
