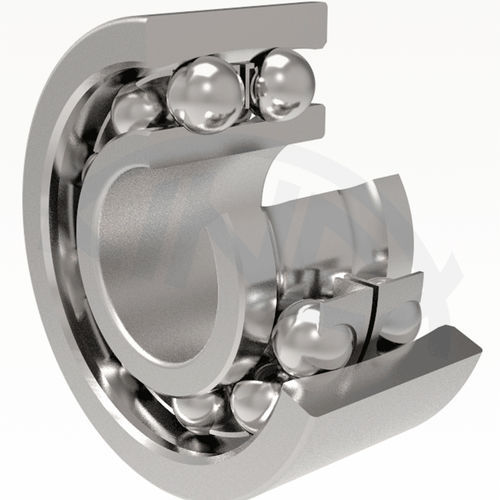

Cuscinetto a sfere 1200

assialea snodoa due corone

I cuscinetti a sfere autoallineanti a due corone hanno due file di sfere e una pista di rotolamento sferica sull'anello esterno. Un certo disallineamento dell'anello interno rispetto all'anello esterno intorno al centro del cuscinetto funzionerà indipendentemente dal funzionamento del cuscinetto. I cuscinetti sono utilizzati per applicazioni che presuppongono un certo disallineamento del foro negli alloggiamenti dei cuscinetti o la deflessione e l'oscillazione dell'albero a grande distanza reciproca dal cuscinetto. I cuscinetti non sono separabili. A causa del loro ridotto angolo di contatto e della non perfetta conformità delle sfere alle piste di rotolamento, non sono consigliati per il trasporto di forze assiali maggiori. I cuscinetti sono realizzati con fori cilindrici o conici. Le dimensioni limite dei cuscinetti autoallineanti a due corone di sfere indicate nelle tabelle dimensionali corrispondono alla norma internazionale ISO 15. Le dimensioni del manicotto adattatore corrispondono a quelle della norma ISO 113. La designazione dei cuscinetti nell'esecuzione base e nella modifica con foro conico (K) è indicata nelle tabelle dimensionali. Le differenze tra i cuscinetti e la versione base sono indicate da simboli aggiuntivi. I cuscinetti a sfere autoallineanti a due corone sono prodotti con foro cilindrico o conico (K), conicità 1:12 come indicato nelle tabelle dimensionali. I cuscinetti sono fissati su alberi cilindrici mediante bussole di adattamento. La designazione dei manicotti adattatori appartenenti ai singoli cuscinetti è riportata nella sezione della tabella di questa pubblicazione.
