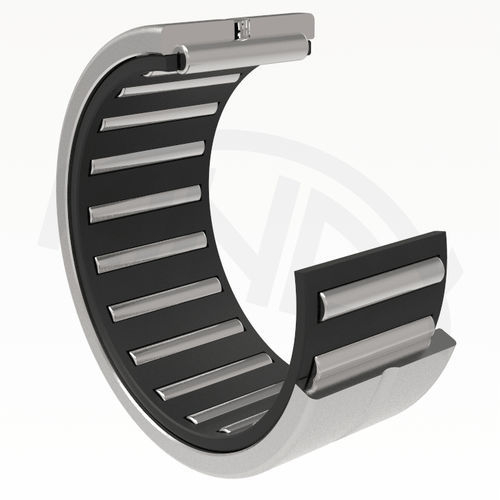

Cuscinetto ad aghi NK series

radialeassialein acciaio

I cuscinetti a rullini senza anello interno e con anello interno sono cuscinetti a rulli per carichi elevati con una struttura spaziale semplice. I rullini guidati uniformemente verso l'asse nella gabbia fissa sono realizzati con un diametro di tolleranza di 2 µm. L'anello esterno con nervature e la gabbia con rullini costituiscono l'unità costruttiva. I cuscinetti a rullini con nervature senza anello interno sono forniti nelle seguenti versioni: NK, NKS, RNA 49, RNA 69 I cuscinetti a rullini senza anello interno consentono di risolvere in modo ottimale il problema del posizionamento, per cui la pista di rotolamento sull'albero può essere indurita o rettificata. Rispetto ai cuscinetti con anello interno, è possibile produrre alberi rinforzati e migliorare la precisione di funzionamento del cuscinetto, poiché la tolleranza dell'anello interno viene eliminata. La circonferenza del guscio di questi cuscinetti ad aghi non assemblati rientra nel campo di tolleranza F6. Il cerchio del mantello è un cerchio interno fatto dai rullini quando toccano la pista di rotolamento dell'anello esterno senza gioco. Per la lubrificazione, i cuscinetti sono dotati di una scanalatura e di un'apertura per la lubrificazione; ciò non vale per i cuscinetti NK F ≤ 10 mm. Le dimensioni limite dei cuscinetti a rullini, riportate nelle tabelle dimensionali, corrispondono al piano dimensionale internazionale ISO 1206. La designazione dei cuscinetti a rullini nella versione base è riportata nelle tabelle dimensionali. I cuscinetti a rullini sono prodotti in classe di tolleranza normale P0 (il simbolo P0 non è contrassegnato). Per posizionamenti speciali, che richiedono un'elevata precisione, vengono forniti cuscinetti con classe di tolleranza superiore P6.
