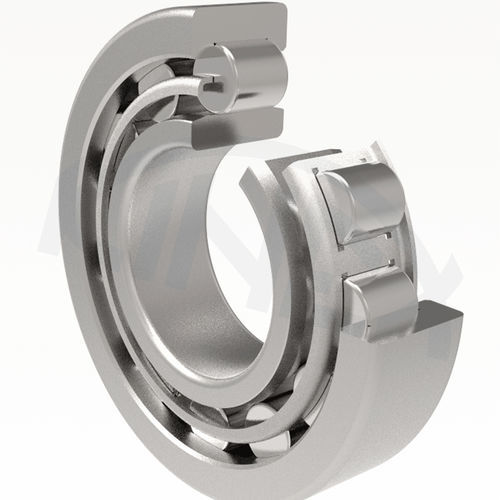

Cuscinetto a rulli cilindrici 52 series

radialeassialea corona singola

I cuscinetti a rulli cilindrici a una corona sono realizzati in diverse versioni. L'esecuzione NU prevede rulli guidati tra le nervature dell'anello esterno, mentre l'esecuzione N prevede rulli guidati tra le nervature dell'anello interno. Entrambe le esecuzioni consentono lo spostamento assiale degli anelli in entrambe le direzioni. Il design NJ è costruito con due nervature di guida sull'anello esterno e una sull'anello interno. Il design NF è realizzato con due nervature di guida sull'anello interno e una sull'anello esterno. Entrambi i design consentono la trasmissione di una forza assiale limitata in una direzione. Oltre agli elementi utilizzati nell'esecuzione NJ, l'esecuzione NUP presenta un anello piatto aggiuntivo, che funge da seconda testa di supporto sull'anello interno e consente al cuscinetto di trasferire forze assiali limitate in entrambe le direzioni. La guida assiale in entrambe le direzioni può essere ottenuta utilizzando gli anelli angolari HJ per i cuscinetti in esecuzione NJ e la guida assiale in una direzione per i cuscinetti in esecuzione NU. La designazione dell'anello angolare sagomato appartenente ai singoli cuscinetti con foro conico è riportata nelle tabelle dimensionali. I cuscinetti a rulli cilindrici a una corona hanno una capacità di carico superiore rispetto ai cuscinetti a sfere a una corona della stessa dimensione e sono adatti per il montaggio con un carico radiale elevato, un'alta frequenza di rotazione e dove è richiesto il montaggio fisso di entrambi gli anelli.
