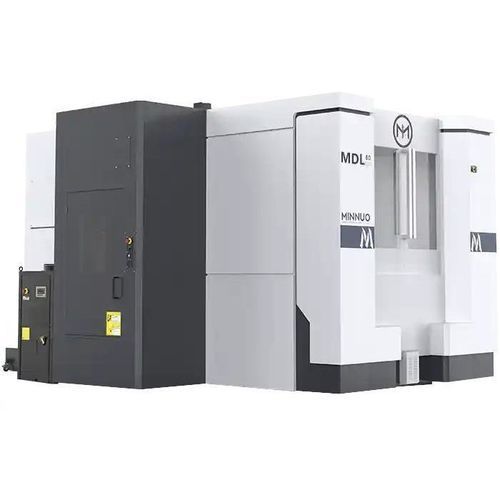

Centro di lavoro 5 assi MDL series

orizzontaleper acciaioper alluminio

Panoramica del prodotto
La serie MDL è un centro di lavoro orizzontale progettato per operazioni di asportazione ad alta produzione e alta rigidità. Con corse di 1000 mm (X) × 800 mm (Y) × 630 mm (Z), velocità mandrino variabili da 50 a 6000 rpm e velocità di avanzamento fino a 10.000 mm/min, è indicato per automotive, macchine pesanti e componenti idraulici.

Caratteristiche principali

• Layout orizzontale per lavorazioni multi-superficie: Consente l'usinatura di più facce del pezzo in un'unica battuta, ideale per componenti a cassa o parallelepipedi.
• Corse X/Y/Z: 1000/800/630 mm — Supporta componenti medio-grandi con geometrie complesse e tolleranze precise.
• Velocità mandrino continua (50–6000 rpm): Ampia gamma per sgrossatura e finitura su ghisa, alluminio e acciai legati.
• Avanzamento rapido (fino a 10.000 mm/min): Riduce i tempi non di taglio e aumenta la produttività complessiva.
• Tavola rotante ad alta portata (opzionale): Supporta pezzi pesanti o attrezzature con indicizzazione per lavorazioni su quattro facce.

Configurazioni consigliate

• Configurazione tavolo: Tavola rotante orizzontale, sistema a doppia pallettizzazione, tavola rotante ad alta precisione (assi B + C).
• Configurazione mandrino: Mandrino ad alta precisione, mandrino refrigerato ad acqua, mandrino ad alto torque.
• Sistema di raffreddamento: Raffreddamento interno, sistema ad alta pressione, sistema di nebulizzazione.
• Automazione: Cambio utensile automatico (ATC), sistema di misurazione utensile automatico (ATMS), sistema automatico di carico e scarico.
• Controllo CNC: Sistemi CNC ad alte prestazioni (FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, ecc.).
• Assicurazione di precisione: Sistema di misura a interferometro laser, sistema di compensazione termica, sistema di retroazione con scala a reticolo, sistema encoder.
• Sistema di trasmissione: Azionamento con servomotore ad alta capacità, servomotore ad alta velocità.
• Sicurezza e protezioni: Protezioni complete, pulsante di arresto di emergenza.

Caso applicativo

• Cliente: Produttore di pompe idrauliche (Sud America).
• Pezzo: Corpo pompa in ghisa con superfici interne ed esterne di precisione.
• Setup: MDL con tavola rotante CNC 4° asse, ATC 40 posizioni, mandrino BT50, controller FANUC.
• Risultati: Lavorazione su 4 facce in un unico fissaggio, incluse alesatura, filettatura e scanalatura. Precisione dimensionale ottenuta ±0,008 mm; tempo ciclo ridotto del 34% rispetto a un centro verticale con più riposizionamenti.

Specifiche del prodotto
Specifiche | Unità | MDL50 | MDL63 | MDL63A
Corse X/Y/Z | m | 800/800/630 (mandrini inline) / 800/800/610 (mandrino elettrico) | 800/800/630 (mandrini inline) / 800/800/600 (mandrino elettrico) | 1000/800/630
Massima velocità rapida X/Y/Z | m/min | 54 | 40 | 40
Velocità di avanzamento X/Y/Z | mm/min | 1~10000 | 1~10000 | 1~10000
Velocità mandrino | rpm | 50~10000 (mandrini inlineⅠ) / 50~5000 (mandrini inlineⅠ) / 50~18000 (mandrino elettrico) | 50~6000 (mandrini inline) / 50~12000 (mandrino elettrico) | 50~6000 (mandrini inline)
Attacco mandrino | mm | HSK63A | HSK100A | HSK100A
Diametro mandrino | / | φ80 | φ100 | φ100
Tipo di trasmissione | / | Continuo | / | /
Potenza motore mandrino | kW | 15/18.5 (mandrini inline) / 25/35 (mandrino elettrico) | 22/26 (mandrini inline) / 25/55 (mandrino elettrico) | 22/26
Lubrificazione mandrino | / | Lubrificazione olio e grasso (mandrini inline) / Lubrificazione olio-aria (mandrino elettrico) | Lubrificazione olio e grasso (mandrini inline) / Lubrificazione olio-aria (mandrino elettrico) | Lubrificazione olio e grasso
Capacità magazine utensili | / | 24 | 28 | 28
Selezione utensile | / | Randomizzazione | Randomizzazione | Randomizzazione
Tempo cambio utensile | s | 7 (cut-cut) 1.5 (tool-tool) | 7 (cut-cut) 2.5 (tool-tool) | 7 (cut-cut) 2.5 (tool-tool)
Diametro massimo utensile | mm | φ75 (spazio libero: φ150) | φ110 (spazio libero: φ230) | φ110 (spazio libero: φ230)
Lunghezza massima utensile | mm | 360 | 390 | 390
Peso massimo utensile | kg | 8 | 20 | 20
Precisione di posizionamento | mm | 0.008 | 0.008 | 0.008
Ripetibilità posizionamento | mm | 0.004 | 0.004 | 0.004
Dimensioni macchina (L*W) | mm*mm | 2000×4800 | 2100×5050 | 2300×5050
Peso netto | kg | 9000 | 11000 | 12000
Sistema CNC | / | FANUC 31i | FANUC 31i | FANUC 31i

Caratteristiche tecniche

• Corse X/Y/Z (modello MDL tipico): 1000 / 800 / 630 mm.
• Gamma velocità mandrino (tipica): 50–6000 rpm (varia secondo variante e tipo mandrino).
• Massima velocità di avanzamento assi: fino a 10 000 mm/min.
• Magazzino utensili: 24–28 utensili (a seconda del modello).
• Opzioni attacco mandrino: HSK63A, HSK100A a seconda del modello.
• Precisione di posizionamento: 0.008 mm; ripetibilità: 0.004 mm.
• Controllore CNC consigliato: FANUC 31i (opzione comune per le varianti MDL).
