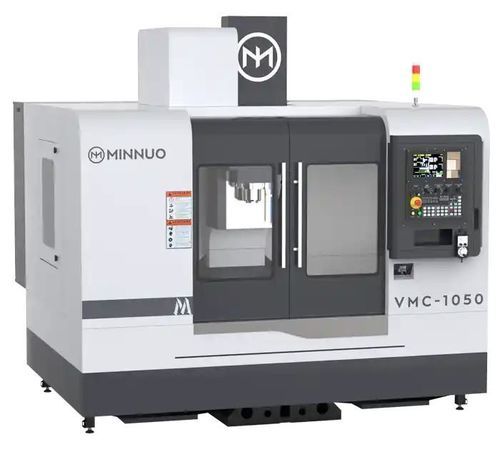

Centro di lavoro 3 assi VMC1050

verticaleBT 4024 utensili

Panoramica
Il VMC1050 è un centro di lavoro verticale CNC a 3 assi progettato per pezzi di medie dimensioni e componenti di stampi in settori come automotive e aerospaziale. Offre lavorazione ad alta velocità, struttura rigida e flessibilità per fresatura, foratura, maschiatura e alesatura.

Dettagli modello

• Corse X, Y, Z: 1000 × 500 × 600 mm
• Velocità di avanzamento massima (X/Y/Z): 10.000 mm/min
• Velocità rapida massima (X/Y/Z): 32 / 32 / 24 m/min

Caratteristiche principali

• Campo di lavoro: 1000 mm (X), 500 mm (Y), 600 mm (Z) adatto a componenti e stampi di medie dimensioni.
• Alta velocità: avanzamento max 10.000 mm/min e avanzamento rapido fino a 32 m/min sugli assi X/Y per ridurre i tempi ciclo.
• Operazioni multiple: supporta fresatura, foratura, maschiatura, alesatura in un'unica configurazione.
• Precisione e ripetibilità: precisione di posizionamento ripetibile ±0,004 mm per produzioni a tolleranza stretta.
• Struttura rigida: design robusto per mantenere stabilità durante tagli gravosi e cicli prolungati.

Configurazioni raccomandate

• Mandrino: opzioni ad alta precisione (SKF, NSK); mandrino con refrigerazione centrale opzionale.
• Azionamento: servomotori con viti a ricircolo di sfere e guide lineari.
• Raffreddamento: pompe centrifughe o a vibrazione; refrigeranti solubili in acqua o a base di olio.
• Controllo CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi (controllori ad alte prestazioni supportati).
• Utensileria: cambi utensili a disco, a catena o lineari.
• Rilevamento & monitoraggio: scale lineari Heidenhain, sonde Renishaw (OMP60, TS27R), rilevazione rottura utensile.
• Opzioni: convogliatore trucioli, collettore nebbia d'olio, raffreddatore olio, serbatoio refrigerante, integrazione robot multi-asse.

Case applicativo

• Pezzato: cavità di stampi di precisione e piccoli componenti strutturali.
• Setup: VMC1050 dotato di cambio utensile automatico e convogliatore trucioli per sgrossatura e finitura combinata.
• Risultati: tolleranze strette raggiunte (es. ±0,005 mm su geometrie di stampi complesse), ~20% di riduzione del tempo ciclo tramite lavorazione ad alta velocità e cambi utensile automatici, migliore finitura superficiale e riduzione dell'usura utensile con raffreddamento ottimizzato.
• Vantaggio cliente: aumento della capacità produttiva consolidando sgrossatura e finitura in un unico allestimento.

Specifiche prodotto (estratto dalla tabella di confronto)
Specifications | unit | VMC650 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580
Table size | mm | 900×400 | 1000×550 | 1000×530 | 1200x600 | 1500×700 | 1700×800
Table maximum load | kg | 350 | 500 | 600 | 1000 | 900 | 1500
X/Y/Z axis travel | mm | 650×400×500 | 800×550×550 | 1000×500×600 | 1100×600×600 | 1300×700×700 | 1500×800×700
Distance between spindle center and column | mm | 476 | 590 | 580 | 650 | 752 | 871
Distance between spindle end face and worktable surface | mm | 100-600 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900
X/Y/Z Max. feed speed | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 10000
X/Y/Z Max. Rapid traverse | m/min | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16
Spindle speed | r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 6000
Spindle taper | type | BT40 | BT40 | BT40 | BT40 | BT40 | BT50
Spindle motor power | kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18
X/Y/Z axis servo motor power (VMC1050) | kW | — | — | 3.9/3.9/3.6 | — | — | —

Specifiche tecniche

• Modello: VMC1050
• Corse X/Y/Z: 1000 × 500 × 600 mm
• Carico massimo tavola: 600 kg
• Distanza centro mandrino–colonna: 580 mm
• Mandrino–superficie tavola: 140–740 mm
• Velocità avanzamento max: 10.000 mm/min
• Velocità rapida max: 32 / 32 / 24 m/min (X/Y/Z)
• Velocità mandrino: 8.000 r/min
• Cono mandrino: BT40
• Potenza motore mandrino: 7.5 / 11 kW
• Potenza servomotori X/Y/Z: 3.9 / 3.9 / 3.6 kW
• Tipo guide: rails
• Scanalatura a T: 5-18×90 mm
• Precisione di ripetizione: ±0,004 mm
• Magazzino utensili: tipo disco, capacità 24 utensili
• Peso max utensile: 8 kg
• Lunghezza max utensile: 250 / 300 mm
• Potenza elettrica: 15 kVA
• Dimensioni macchina (L×P×A): 3200 × 2420 × 2400 mm
• Peso netto (circa): 6000 kg
