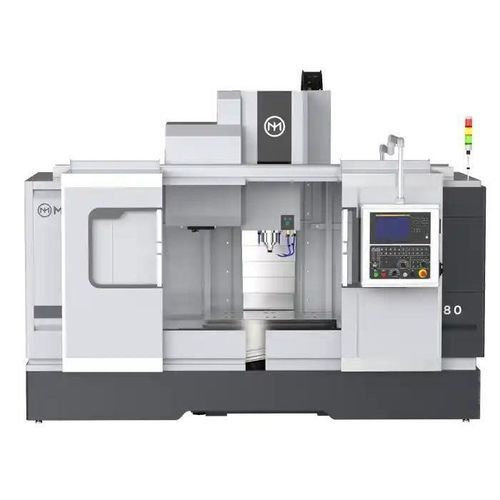

Centro di lavoro 3 assi VMC 1580

verticaleper acciaioper alluminio

Panoramica
Il VMC 1580 è un centro di lavoro verticale CNC ad alta velocità progettato per componenti di media e grande dimensione. Offre corse X/Y/Z di 1500 × 800 × 700 mm ed è adatto alla lavorazione di grandi stampi, piastre strutturali, telai in alluminio e parti meccaniche. Elevate velocità di avanzamento e rapidi spostamenti riducono i tempi non produttivi in produzione.

Prestazioni principali

• Spostamento rapido: 20 m/min (X/Y), 16 m/min (Z)
• Velocità di avanzamento max: 10.000 mm/min
• Banco e supporti progettati per pezzi di grandi dimensioni e attrezzaggi pesanti

Caratteristiche principali

• Corse generose (1500×800×700 mm): Accetta grandi stampi, pezzi a piastra e assiemi.
• Velocità di spostamento molto elevate: X/Y 20 m/min · Z 16 m/min per ridurre i tempi morti.
• Elevata capacità di avanzamento (10.000 mm/min): Lavorazioni efficienti di sgrossatura e finitura su alluminio, acciaio e materiali ingegneristici.
• Struttura in ghisa massiccia: Basamento e colonna rigidi che assorbono le vibrazioni per migliore precisione dimensionale.
• Sistema utensili flessibile: Opzioni di caricatore utensili automatico (tipico 24–40 utensili) per lavorazioni multi-step in una sola configurazione.

Configurazioni consigliate

• Sistema mandrino: Mandrini ad alta precisione (SKF, NSK), opzioni con refrigerazione centrale.
• Sistema di avanzamento: Motori servo o stepper, guide lineari e viti a ricircolo di sfere.
• Sistema di raffreddamento: Pompa centrifuga o a vibrazione; compatibile con refrigeranti solubili in acqua e a base di olio.
• Controllo CNC: Compatibile con FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, ecc.
• Misura e monitoraggio: Scale lineari Heidenhain, sonde Renishaw (OMP60/TS27R), opzioni di rilevamento rottura utensile.
• Altre opzioni: Nastro trasportatore trucioli, collettore nebbia d'olio, raffreddatore olio, serbatoio refrigerante, braccio robot multiarticolato.

Caso applicativo (esempio)

• Pezzo: Basamento stampo in lega di alluminio 1420 × 780 × 90 mm.
• Configurazione: VMC 1580 con mandrino 10.000 rpm, magazzino 30T, controllo Siemens.
• Risultati: Sgrossatura e finitura in un'unica messa in posto; rugosità Ra ≤ 1,2 μm; planarità entro 0,01 mm; tempo ciclo ridotto di ~27% e finitura manuale ridotta.

Specifiche prodotto (selezione)

• Dimensione tavola: 1700×800 mm
• Carico massimo tavola: 1500 kg
• Corse X/Y/Z: 1500 × 800 × 700 mm
• Distanza centro mandrino-colonna: 871 mm
• Distanza cono mandrino-superficie tavola: 150–900 mm
• Velocità di avanzamento max: 10.000 mm/min
• Spostamento rapido max: 20 / 20 / 16 m/min
• Velocità mandrino: 6000 r/min (VMC1580)
• Attacco mandrino: BT50
• Potenza mandrino: 15/18 kW
• Potenza motori servo X/Y/Z: 4,5/4,5/4,5 kW
• Tipo di guidaggio: Due linee e una guida dura
• Scanalature a T: 5-22×145 mm
• Precisione di riposizionamento: ±0,005 mm
• Magazzino utensili: Tipo disco, tip. 24 utensili (configurabile)
• Lunghezza max utensile: 300 mm
• Potenza elettrica: 30 kVA
• Dimensioni macchina (L×P×H): 4260×3545×3200 mm
• Peso netto (approx): 12.000 kg

Specifiche tecniche

• Modello: VMC 1580
• Corse X/Y/Z: 1500 × 800 × 700 mm
• Velocità di avanzamento max: 10.000 mm/min
• Spostamento rapido (X/Y/Z): 20 / 20 / 16 m/min
• Velocità mandrino: 6000 r/min
• Attacco mandrino: BT50
• Potenza mandrino: 15/18 kW
• Carico massimo tavola: 1500 kg
• Precisione di riposizionamento: ±0,005 mm
• Magazzino utensili: Tipo disco, tip. 24 utensili (configurabile)
• Opzioni tipiche: Scale Heidenhain, sonde Renishaw, nastro trasportatore trucioli, collettore nebbia d'olio, serbatoio refrigerante
