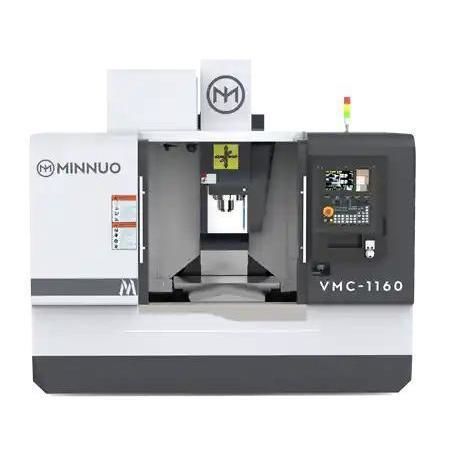

Centro di lavoro 3 assi VMC 1160

verticaleper acciaioper alluminio

Panoramica prodotto
Il VMC 1160 è un centro di lavoro verticale progettato per la lavorazione di precisione di componenti di dimensioni medie. Corse: 1100 × 600 × 600 mm. Portata massima tavola: 1000 kg. Velocità di avanzamento max: 10.000 mm/min. Velocità rapida max (X/Y/Z): 32/32/30 m/min. Indicata per fresatura ad alta velocità di stampi, piastre, staffe e basi di minuterie su vari materiali.

Caratteristiche principali

• Corse 1100×600×600 mm — gestisce pezzi di media dimensione come cavità stampo e basi di attrezzaggio.
• Alta velocità rapida — fino a 32/32/30 m/min per ridurre i tempi non produttivi.
• Avanzamento max 10.000 mm/min — supporta sgrossatura veloce e finitura su alluminio e acciaio.
• Struttura in ghisa ad alta massa — migliora smorzamento vibrazioni e stabilità di taglio.
• Opzioni ATC (tipicamente 24 posti, tipo disco) — abilitano lavorazioni automatizzate multi-step.

Dettagli macchina (estratto)

• Corse assi X/Y/Z: 1100 × 600 × 600 mm
• Velocità di avanzamento max X/Y/Z: 10.000 mm/min
• Velocità rapida max X/Y/Z: 32/32/30 m/min

Configurazioni raccomandate

• Mandrino: mandrini ad alta precisione (SKF, NSK), opzione refrigerazione centrale.
• Sistema di avanzamento: motori servo, guide lineari, viti a ricircolo di sfere.
• Raffreddamento: pompe centrifughe o a vibrazione, refrigerante solubile o a base olio.
• CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi.
• Attrezzaggio: cambi utensile carousel, a catena o lineare.
• Misura & monitoraggio: regoli lineari Heidenhain, rilevamento rottura utensile, sonde Renishaw OMP60/TS27R.
• Extra: convogliatore trucioli, collettore nebbia d'olio, raffreddatore olio, serbatoio acqua refrigerante, integrazione robot multi‑giunto.

Case applicativo

• Cliente: fornitore di attrezzature di precisione (Corea del Sud).
• Pezzo: base di attrezzatura in acciaio e alluminio, 980 × 580 mm.
• Configurazione: VMC 1160 con mandrino 8000 rpm, ATC 30T, controller FANUC.
• Risultati: fresatura facciale ad alta velocità, contornatura e maschiatura in un'unica preparazione; rugosità superficiale Ra ≤ 1,2 μm; ripetibilità dimensionale entro ±0,007 mm.

Specifiche prodotto (selezione)
Dimensione tavola | unità | VMC650 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580
Carico max tavola | kg | 350 | 500 | 600 | 1000 | 900 | 1500
Corse X/Y/Z | mm | 650×400×500 | 800×550×550 | 1000×500×600 | 1100×600×600 | 1300×700×700 | 1500×800×700
Distanza centro mandrino-colonna | mm | 476 | 590 | 580 | 650 | 752 | 871
Distanza fronte mandrino-superficie tavola | mm | 100-600 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900
Velocità avanzamento max X/Y/Z | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 10000
Velocità rapida X/Y/Z | m/min | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16
Velocità mandrino | r/min | 8000 | 8000 | 8000 | 8000 | 8000 | 6000
Conicità mandrino | tipo | BT40 | BT40 | BT40 | BT40 | BT40 | BT50
Potenza motore mandrino | kW | 5.5/7.5 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18
Precisione ripetibilità posizionamento | mm | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005
Magazzino utensili | tipo | Bucket/Disc | Disc (varie) (VMC1160 usa opzioni tipo disco)
Capacità utensili | | 16T/16T | 24T | 24T | 24T | 24T | 24T
Peso max utensile | kg | 7 | 8 | 8 | 8 | 8 | 15
Dimensioni macchina (L×P×H) | mm | 2300×2000×2300 | 2600×2380×2700 | 3200×2420×2400 | 3100×2490×2380 | 3600×3000×2700 | 4260×3545×3200
Peso netto (circa) | kg | 4500 | 5000 | 6000 | 7000 | 11000 | 12000

Specifiche tecniche

• Modello: VMC 1160 (serie VMC)
• Corse (X×Y×Z): 1100 × 600 × 600 mm
• Carico max tavola: 1000 kg
• Velocità avanzamento max: 10.000 mm/min
• Velocità rapida max (X/Y/Z): 32/32/30 m/min
• Velocità mandrino (standard): 8.000 r/min
• Conicità mandrino: BT40 (in base alle opzioni)
• Potenza motore mandrino: fino a 11/15 kW (dipende dalla configurazione)
• Magazzino utensili: tipo disco, capacità tipica 24 utensili
• Precisione di ripetibilità: tip. ±0,005 mm (VMC1160)
• Dimensioni macchina (L×P×H): circ. 3100 × 2490 × 2380 mm
• Peso netto (circa): 7000 kg
• Costruzione: struttura in ghisa Meehanite per elevata rigidità in fresatura ad alta velocità
