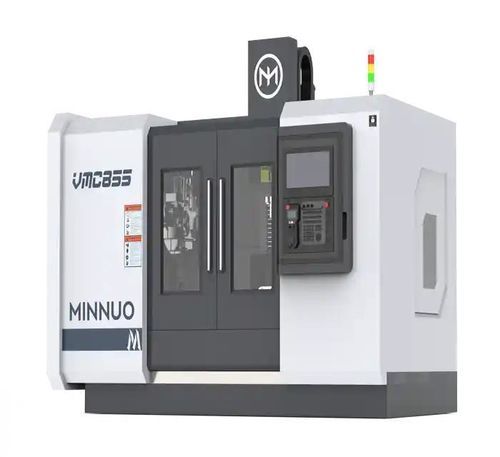

Centro di lavoro CNC 3 assi VMC855

verticaledi fresaturadi maschiatura

Panoramica del prodotto
Il VMC855 è un centro di lavoro verticale CNC progettato per la lavorazione di precisione di componenti e stampi di medio formato. Supporta fresatura, foratura, maschiatura e alesatura con ampie corse e una struttura rigida e stabile per risultati ripetibili in produzione.

Caratteristiche principali

• Grande corsa: X 800 mm, Y 550 mm, Z 550 mm — adatto a componenti e stampi di medio formato.
• Lavorazione ad alta velocità: Velocità di avanzamento massima 10.000 mm/min e trasferimento rapido fino a 32 m/min per cicli efficienti.
• Operazioni versatili: Fresatura, foratura, maschiatura, alesatura e capacità multi-operazione.
• Prestazioni di precisione: Precisione di posizionamento ripetibile ±0,004 mm per tolleranze ristrette in sgrossatura e finitura.
• Progettazione stabile: Struttura rigida per gestire pezzi grandi o pesanti mantenendo la precisione.

Configurazioni consigliate

• Sistema mandrino: Mandrini ad alta precisione (SKF, NSK), opzione mandrino con raffreddamento centrale.
• Sistema di avanzamento: Opzioni servomotore o passo-passo; guide lineari e viti a ricircolo di sfere.
• Sistema di raffreddamento: Pompe centrifughe o a vibrazione; refrigeranti solubili in acqua o a base di olio.
• Controllo CNC: Compatibile con FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, ecc.
• Sistema utensili: Cambiatori a disco, a catena o lineari.
• Misurazione & monitoraggio: Scale lineari Heidenhain; sonde Renishaw OMP60/TS27R; sistemi di rilevamento rottura utensile.
• Altre opzioni: Convogliatore di trucioli, raccoglitore di nebbia oleosa, raffreddatore olio, serbatoio acqua refrigerazione, braccio robot multi-articolato.

Caso applicativo

• Cliente: Produttore di componenti automobilistici (Giappone).
• Pezzature: Componenti motore di precisione e parti di trasmissione.
• Risultati: Tolleranze ristrette raggiunte (±0,005 mm), finitura superficiale migliorata, riduzione dei tempi di ciclo, alta ripetibilità e aumento della produttività.

Specifiche del prodotto (estratto per VMC855)
Specifications | unità | VMC855
Dimensione tavola | mm | 1000×550
Carico massimo tavola | kg | 500
Corsa X/Y/Z | mm | 800×550×550
Distanza tra centro mandrino e colonna | mm | 590
Distanza tra faccia mandrino e superficie tavola | mm | 120-670
Velocità max avanzamento X/Y/Z | mm/min | 10000
Velocità rapida max X/Y/Z | m/min | 32/32/30
Velocità mandrino | r/min | 8000
Attacco mandrino | tipo | BT40
Potenza motore mandrino | kW | 7.5/11
Potenza servomotori X/Y/Z | kW | 3.9/3.9/3.6
Tipo guida | - | rails
Precisione posizione ripetibile | mm | ±0.004
Magazzino utensili | - | Disco (cambiautensili)
Capacità utensili | - | 24T
Peso massimo utensile | kg | 8
Lunghezza max utensile | mm | 300
Potenza elettrica | kVA | 15
Dimensioni macchina (L×W×H) | mm | 2600×2380×2700
Peso netto (circa) | kg | 5000

Specifiche tecniche

• Modello: VMC855
• Corsa X/Y/Z: 800 × 550 × 550 mm
• Tavola: 1000 × 550 mm
• Carico massimo tavola: 500 kg
• Velocità max avanzamento (X/Y/Z): 10.000 mm/min
• Velocità rapida max (X/Y/Z): 32/32/30 m/min
• Velocità mandrino: 8000 r/min
• Attacco mandrino: BT40
• Potenza mandrino: 7.5/11 kW
• Potenza servomotori X/Y/Z: 3.9/3.9/3.6 kW
• Precisione di posizionamento ripetibile: ±0,004 mm
• Capacità utensili: 24 utensili (disco)
• Peso max utensile: 8 kg
• Dimensioni macchina (L×W×H): 2600×2380×2700 mm
• Peso netto approssimativo: 5000 kg
