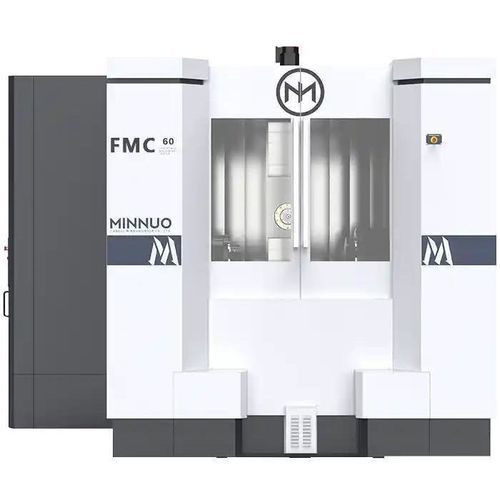

Centro di lavoro 5 assi FMC series

orizzontalecon cambio pallet

Panoramica del prodotto
La serie FMC è una cella di produzione orizzontale a 5 assi progettata per la lavorazione automatizzata multi‑faccia di componenti di piccole e medie dimensioni. Disponibile con tavola rotante 500×500 mm (FMC5008), capacità di carico fino a 400 kg e corse assiali adatte a cavità profonde e profili lunghi.

Caratteristiche principali

• Tavola rotante 500×500 mm: permette la lavorazione delle 4 facce in un'unica serraggio, riducendo i tempi di riposizionamento.
• Carico max tavola 400 kg: supporta componenti di media massa come carter fusi, corpi valvole e carter ingranaggi.
• Corse assi (FMC5008): X 780 mm · Y 750 mm · Z 800 mm — adatte a cavità profonde e profili lunghi.
• Layout orizzontale con espulsione trucioli per gravità: migliora la durata utensile e la qualità superficiale.
• Pronta per FMS: integrazione con pool di pallet, bracci di carico e automazione di linea.

Configurazioni raccomandate

• Tavolo di lavoro: tavola rotante orizzontale, sistema a doppio pallet, tavola rotante ad alta precisione (assi B + C).
• Mandrino: mandrino ad alta precisione, raffreddato ad acqua o ad alto torque.
• Raffreddamento: impianto di raffreddamento interno, sistema ad alta pressione o nebulizzazione.
• Automazione: ATC, ATMS, sistema automatico di carico/scarico.
• CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, ecc.
• Precisione: interferometro laser, compensazione termica, retroazione con scala a vetro, sistemi encoder.
• Azionamenti: servomotori ad alta capacità, servomotori ad alta velocità.
• Sicurezza: protezioni a carter completo, sistema di arresto di emergenza.

Caso applicativo

• Cliente: Subappaltatore di meccanica di precisione (Europa).
• Pezzo: Carter ingranaggi in alluminio pressofuso.
• Configurazione: FMC con cambiapallet, ATC a 60 postazioni, tavola rotante, sistema di tastatura Renishaw.
• Risultati: Lavorazione 4 facce in un unico allestimento senza ribaltamento manuale; tempo ciclo ridotto del 45% rispetto a macchina verticale con ribaltamento manuale; finitura superficiale Ra ≤ 1,0 μm; precisione ±0,006 mm su profilo 300 mm; funzionamento continuo 24/7 con caricatore robotizzato.

Specifiche prodotto

• Modelli: FMC4008 / FMC5008.
• Dimensione tavolo (mm): 400×400 / 500×500.
• Carico max tavolo (kg): 400 / 400.
• Indicizzazione tavolo (A×C °): 1°×360° / 1°×360°.
• Numero di tavoli commutabili: 8 / 8.
• Corse X/Y/Z (mm): 630/620/710 / 780/750/800.
• Velocità rapida (m/min): 60 / 54.
• Velocità mandrino (rpm): fino a 10.000 / fino a 8.000.
• Attacco utensile: BT40 (FMC4008) / BT50 (FMC5008); magazine utensili 40 posizioni.
• Tempo di cambio utensile: 1,2 s (utensile‑utensile) / 3,4 s (lavoro‑lavoro) — FMC4008; 2,0 s / 4,2 s — FMC5008.
• Peso max utensile (kg): 8 / 25. Lunghezza max utensile (mm): 350 / 500.
• Tempo di commutazione postazione (s): 5 / 6.
• Peso macchina (kg): 10.000 / 19.000. Ingombro (mm): 4000×7400 / 4090×7955.

Specifiche tecniche

• Nome serie: FMC Series.
• Tavola rotante: 500×500 mm (FMC5008).
• Carico massimo tavola: 400 kg.
• Corse assi (FMC5008): X 780 mm, Y 750 mm, Z 800 mm.
• Indicizzazione: 1° × 360° (A × C).
• Velocità rapida: fino a 54 m/min (FMC5008) / 60 m/min (FMC4008).
• Opzioni mandrino: fino a 10.000 rpm (FMC4008) / 8.000 rpm (FMC5008).
• Utensileria: BT40 o BT50; magazine 40 posizioni.
• Peso e ingombro: da 10.000 kg e 4000×7400 mm a 19.000 kg e 4090×7955 mm.
