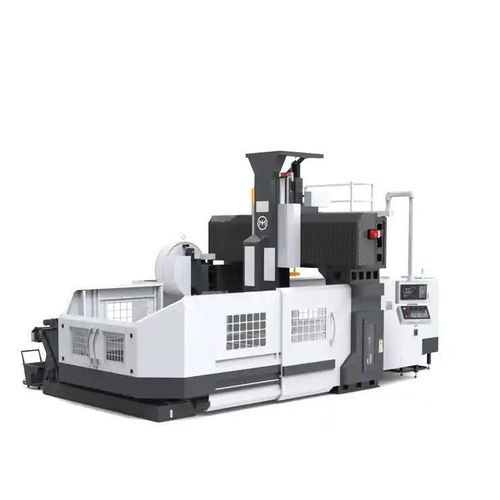

Foratrice-fresatrice CNC XH1516

tipo portale3 assiper profilati di costruzione metallica

Panoramica
La serie XH1516/XH1625 è un centro di lavorazione portale ad alta rigidità progettato per forature gravose, fresature e lavorazioni complesse di componenti di grandi dimensioni. Presenta un mandrino a testa ingranaggi a doppia velocità con refrigerazione attraverso il mandrino, compatibilità con tavole rotanti CNC e un rapido cambio utensile automatico (ATC), garantendo precisione, rigidità e produttività per grandi piastre, stampi e parti strutturali.

Parametri tecnici principali

• Corsa asse X: 1600 mm
• Corsa asse Y: 1500 mm
• Corsa asse Z: 750/500 mm
• Velocità mandrino: 6000 / 3000 rpm (doppia velocità)

Caratteristiche chiave

• Ampia corsa – 1600 mm (X), 1500 mm (Y), 750/500 mm (Z) per supportare una vasta gamma di lavorazioni su grandi pezzi.
• Struttura ad alta rigidità – design a portale con ponte fisso per maggiore rigidità e smorzamento delle vibrazioni durante la lavorazione di pezzi pesanti.
• Opzioni mandrino – mandrino a testa ingranaggi a doppia velocità adatto per fresatura ad alta velocità e asportazioni pesanti ad alto torque (6000 rpm / 3000 rpm).
• Capacità heavy-duty – costruzione robusta per gestire pezzi grandi e complessi con minima deformazione.
• Controllo CNC ottimizzato – compatibile con sistemi CNC ad alte prestazioni per fresatura e foratura di precisione (FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, ecc.).

Configurazioni consigliate

• Mandrini: cuscinetti di alta precisione (SKF, NSK); opzioni: alta velocità, raffreddamento ad aria o ad acqua.
• Sistema di controllo CNC: FANUC / Siemens / GSK / KND / SYNTEC / Mitsubishi (scelta cliente).
• Basette di fissaggio: mandrino magnetico, fissaggio a V, dispositivi di bloccaggio su tavola fissa.
• Sistema di azionamento: azionamento a servomotore, azionamento a motore lineare o sistemi a doppio azionamento.
• Sistema utensili: magazzino a catena per 40 utensili, magazzino da 24 utensili, sistemi automatici di cambio testa.
• Sistema di raffreddamento: raffreddamento ad alta pressione, raffreddamento integrato, nebulizzazione, alimentazione automatica del fluido di taglio.
• Opzioni ausiliarie: convogliatore di trucioli a vite, convogliatore a nastro magnetico articolato, caricatore portale, sonda Renishaw OMP60, preset utensile Renishaw TS27R.

Caso applicativo (esempio)

• Cliente: Produttore aerospaziale (USA)
• Scenario d'uso: Lavorazione di grandi componenti aerospaziali ad alta precisione
• Configurazione tipica: XH1520 configurato con cambio utensile automatico, mandrino ad alta velocità e sistema di raffreddamento
• Risultati ottenuti: Precisione dimensionale mantenuta entro ±0.003 mm; finitura superficiale migliorata a Ra ≤ 1.5 μm; tempo ciclo di produzione ridotto del 18%

Note funzionali / FAQ (solo prodotto)

• Il portale di foratura e fresatura integra elevata capacità di foratura e coppia di fresatura elevata, consentendo più processi (foratura, maschiatura, sgrossatura/finitura) in un unico allestimento.
• La struttura standard include un ponte fisso ad alta rigidità, slitta mobile (asse Z), mandrini azionati da servomotore e cambi utensile automatici e teste multi-mandrino opzionali.
• La precisione è garantita tramite fusioni Meehanite, calibrazione laser, bilanciamento dinamico dei mandrini e prove di lavorazione a pieno carico prima della consegna.

Specifiche tecniche

• Modello / Serie: XH1516 / XH1625 Series
• Struttura: ponte fisso portale, fusione ad alta rigidità
• Corse: X 1600 mm; Y 1500 mm; Z 750/500 mm
• Mandrino: mandrino a testa ingranaggi a doppia velocità (6000 rpm / 3000 rpm); opzioni per mandrini ad alta velocità o ad alto torque; refrigerazione attraverso il mandrino
• Utensileria: ATC rapido; magazzini 24/40 utensili opzionali; sistema automatico di cambio testa
• Compatibilità CNC: FANUC / Siemens / GSK / KND / SYNTEC / Mitsubishi (selezionabile)
• Raffreddamento / Gestione trucioli: raffreddamento ad alta pressione, nebulizzazione, alimentazione automatica del fluido di taglio; convogliatori a vite o a nastro magnetico
• Metrologia & Automazione opzionali: tavola rotante CNC, sonda Renishaw OMP60, preset utensile Renishaw TS27R, caricatore portale
• Applicazioni tipiche: grandi piastre strutturali, stampi, basamenti macchina, flange per torri eoliche, piastre di ponte, componenti per trasporto ferroviario, componenti aerospaziali
