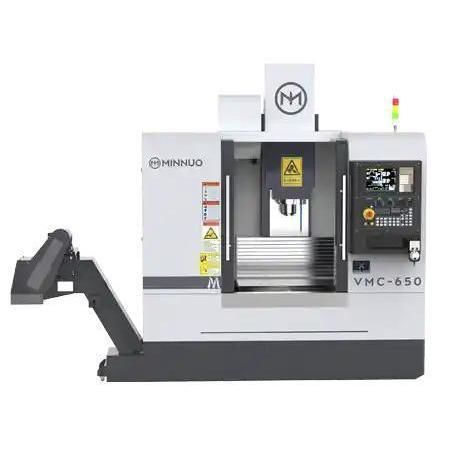

Centro di lavoro CNC 3 assi VMC650

verticaledi fresaturadi maschiatura

Panoramica del prodotto
Il VMC650 è un centro di lavoro verticale CNC progettato per fresatura, foratura, maschiatura e alesatura di componenti e stampi di media dimensione. Unisce una struttura rigida a componenti di precisione per garantire accuratezza costante in operazioni di sgrossatura e finitura, adatto a reparti produttivi industriali.

Dettagli principali del modello

• Corsa assi X/Y/Z: 650 x 400 x 500 mm
• Velocità massima di avanzamento (X/Y/Z): 10.000 mm/min
• Velocità rapida massima (X/Y/Z): 32/32/30 m/min

Caratteristiche principali

• Range di corsa: 650 mm (X) × 400 mm (Y) × 500 mm (Z) per pezzi e stampi di media dimensione.
• Capacità ad alta velocità: Avanzamento max 10.000 mm/min e rapidi fino a 32 m/min su X/Y.
• Multi-processo: Consente fresatura, foratura, maschiatura e alesatura in una singola preparazione.
• Componenti di precisione: Progettato per lavorare geometrie complesse con ripetibilità ±0,004 mm.
• Costruzione robusta: Struttura rigida e guide lineari per stabilità sotto tagli intensi.

Configurazioni consigliate

• Tavola: Tavola fissa o tavola rotante
• Mandrino: Mandrino ad alta precisione, alta velocità o alto torque
• Raffreddamento: Raffreddamento interno, alta pressione, nebbia
• Sistema di azionamento: Servo, motore lineare, servo ad alta capacità
• Controllo CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi, ecc.
• Automazione: Cambio utensile automatico (ATC), misurazione utensile automatica, carico/scarico automatico
• Assicurazione precisione: Interferometro laser, compensazione termica, feedback da scala lineare
• Controllo vibrazioni: Controllo attivo vibrazioni, compensazione intelligente
• Sicurezza: Protezione completa, dispositivo di arresto d'emergenza

Caso applicativo

• Cliente: Produttore di stampi di precisione (Corea del Sud)
• Pezzatura: Cavità di stampi complesse e particolari metallici
• Configurazione: VMC650 con cambio utensili automatico e nastro trasportatore per trucioli
• Risultati: Tolleranze raggiunte ±0,005 mm su cavità complesse; tempo di lavorazione ridotto di ~20% grazie al taglio ad alta velocità e agli spostamenti rapidi; ottima finitura superficiale e ridotto consumo utensile; sgrossatura e finitura in una sola preparazione.
• Feedback cliente: Aumento del throughput e della precisione, semplificazione del flusso produttivo.

Specifiche del prodotto

• Dimensione tavola: 900 × 400 mm
• Carico massimo tavola: 350 kg
• Distanza centro mandrino – colonna: 476 mm
• Distanza punta mandrino – tavola: 100–600 mm
• Velocità mandrino: 8.000 giri/min
• Mandrino: BT40
• Potenza mandrino: 5,5 / 7,5 kW
• Potenza servomotori (X/Y/Z): 2,6 / 2,6 / 2,8 kW
• Tipo guide: Guide lineari
• Scanalature a T: 3 × 18 × 125 mm
• Ripetibilità: ±0,004 mm
• Magazzino utensili: Bucket / Disc, capacità 16 utensili
• Peso max utensile: 7 kg
• Lunghezza max utensile: 250 / 300 mm
• Potenza elettrica: 10 kVA
• Dimensioni macchina (L×P×H): 2300 × 2000 × 2300 mm
• Peso netto approx.: 4.500 kg
