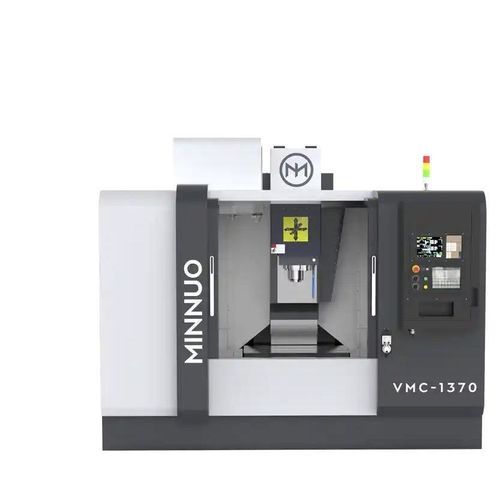

Centro di lavoro 3 assi VMC1370

verticaleper acciaioper alluminio

Panoramica del prodotto
Il VMC1370 è un centro di lavoro CNC verticale progettato per l'asportazione efficiente multifase di componenti medio-grandi. Offre un campo di lavoro di 1300×700×700 mm, elevate velocità di rapido e di avanzamento e un mandrino BT40, adatto per stampi, telai strutturali, componenti auto e involucri elettronici.

Dettagli del modello

• Corsa X/Y/Z: 1300 × 700 × 700 mm
• Velocità massima avanzamento (X/Y/Z): 8000 mm/min
• Velocità massima rapido (X/Y/Z): 20/20/15 m/min

Caratteristiche principali

• Ampio volume di lavoro (1300×700×700 mm) — supporta piastre, attrezzaggi e componenti di involucro.
• Rapido ad alta velocità (20/20/15 m/min) — riduce i tempi non di taglio tra le operazioni.
• Avanzamento 8000 mm/min — efficace per asportazione su alluminio e acciai comuni.
• Letto e colonna rigidi — garantiscono stabilità e consistenza termica durante lavorazioni pesanti.
• Cambiautensili automatico (24 posti tipico) — abilita sequenze di lavorazione multi-fase senza interruzioni.

Configurazioni consigliate

• Mandrino: mandrini di alta precisione (SKF, NSK), refrigerazione through-spindle opzionale.
• Sistema di alimentazione: servomotori, guide lineari, viti a ricircolo di sfere.
• Raffreddamento: pompe centrifughe o a vibrazione; lubrorefrigeranti solubili o a base olio.
• Controllo CNC: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi (a scelta cliente).
• Utensileria: cambiautensili a disco/catena/carrousel secondo necessità.
• Misura & monitoraggio: scale lineari, rilevamento rottura utensile, sonde Renishaw (es. OMP60, TS27R).
• Opzioni di automazione: convogliatore trucioli, separatore nebbia d'olio, raffreddatore olio, serbatoio refrigerante, integrazione robotica multi-asse.

Caso applicativo

• Cliente: fornitore di strutture elettroniche (Thailandia).
• Pezzatura: telaio di supporto in lega di alluminio, 1280 × 640 mm.
• Configurazione utilizzata: VMC1370 con mandrino 10.000 rpm, ATC 30 posti, controllo Siemens (esempio).
• Risultato: fresatura del telaio e profilatura angoli in un'unica macchina; precisione di posizionamento entro ±0,007 mm su tutta la tavola.

Specifiche prodotto (valori selezionati per VMC1370)
Dimensioni tavola: 1500×700 mm
Carico max tavola: 900 kg
Corsa X/Y/Z: 1300×700×700 mm
Distanza centro mandrino - colonna: 752 mm
Distanza faccia mandrino - tavola: 150–850 mm
Velocità avanzamento max X/Y/Z: 8000 mm/min
Velocità rapido max X/Y/Z: 20/20/15 m/min
Velocità mandrino: 8000 r/min (standard)
Attacco mandrino: BT40
Potenza mandrino: 11/15 kW
Potenza servomotori X/Y/Z: 4/4/5 kW (tipica)
Tipo guide: guida a tre vie
Scanalatura a T: 5-18×145 mm
Ripetibilità: ±0,005 mm
Magazzino utensili: disco, 24 utensili (tipico)
Peso max utensile: 8 kg; lunghezza max utensile: 300 mm
Capacità elettrica: 22 kVA
Dimensioni macchina (L×P×H): 3600×3000×2700 mm
Peso netto appross.: 11000 kg

Specifiche tecniche

• Modello / Serie: VMC1370
• Volume operativo (X×Y×Z): 1300 × 700 × 700 mm
• Tavola: 1500 × 700 mm, carico max 900 kg
• Velocità max avanzamento: 8000 mm/min
• Velocità max rapido: 20/20/15 m/min (X/Y/Z)
• Mandrino: 8000 r/min (standard), attacco BT40
• Potenza mandrino: 11/15 kW (tipica)
• Magazzino utensili: ATC disco, 24 utensili (tipico); peso max utensile 8 kg, lunghezza 300 mm
• Ripetibilità: ±0,005 mm
• Controlli tipici: FANUC, Siemens, GSK, KND, SYNTEC, Mitsubishi
• Opzioni: sistemi di raffreddamento, convogliatore trucioli, sondaggio Renishaw, vari tipi di ATC, automazione
• Ingombro (L×P×H): ~3600×3000×2700 mm; peso ~11000 kg
