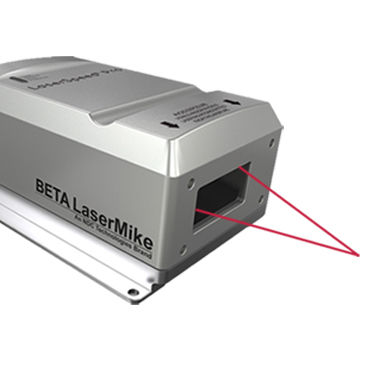

Apparecchio di misura di lunghezza LaserSpeed Pro

di velocitàsenza contattoa diodo laser

Panoramica
Il LaserSpeed Pro di Nordson è un encoder laser non a contatto che impiega la velocimetria laser Doppler (LDV) per misurare lunghezza e velocità di prodotti in movimento con accuratezza tipica di ±0,03% e ripetibilità di ±0,02%. Calibrato in fabbrica e privo di parti mobili, è progettato per sostituire direttamente encoder e tachimetri a contatto nelle linee industriali. Pronto per Industry 4.0 con connettività Ethernet e comunicazioni industriali.

Applicazioni

• Misurazione continua della lunghezza
• Misurazione e monitoraggio della velocità
• Controllo differenziale della velocità per linee multi-avvolgimento
• Controllo taglio a misura
• Controllo della tensione e feedback
• Misurazione e conteggio di prodotti discreti
• Posizionamento del prodotto
• Controllo processi di stampa, rivestimento e taglio

Caratteristiche & Vantaggi

• Misurazione non a contatto (LDV) — elimina slittamento e marcature; applicabile a tutti i materiali, colori, texture e forme
• Sostituzione diretta di tachimetri e encoder di contatto senza usura meccanica
• Misura in avanti e indietro e fino alla velocità zero
• Calibrazione permanente in fabbrica; ottica, elettronica e I/O integrati
• Basso costo totale di possesso per manutenzione ridotta e assenza di parti mobili
• Affidabilità elevata in ambienti industriali; opzioni di custodia e purge per condizioni ostili

Modelli / Varianti (sintesi)
Suffissi modello: -401 (solo LS 4500), -403, -406, -410

Parametri rappresentativi per modello / distanza di stand-off:
[suffissi: -401 | -403 | -406 | -410]
Distanza stand-off: 100 mm | 300 mm | 600 mm | 1000 mm
Gamma di velocità (LS Pro 4500): 0,2–1700 m/min | 0,4–4000 m/min | 0,8–8000 m/min | Non disponibile
Gamma di velocità (LS Pro 8500): Non disponibile | 0,4–4000 m/min | 0,8–8000 m/min | 1,0–8000 m/min
Gamma di velocità (LS Pro 9500): Non disponibile | -4000–4000 m/min | -8000–8000 m/min | -12000–12000 m/min
Profondità di campo: 15 mm | 35 mm | 50 mm | 100 mm


Custodie specializzate / varianti

• Serie M (X-Housing): motore ottico ottimizzato per prodotti cilindrici piccoli, rimbalzanti o non guidati (fili, tubi piccoli, barre calde)
• 8500X / 9500X: custodia in acciaio inox con purge d'aria per ambienti metallurgici severi; finestra a cambio rapido
• 8500E / 9500E: custodia ambientale robusta con doppia tenuta per ambienti caldi/ostili
• 8500-C / 9500-C (C-Frame): per montaggio in C-Frame e misurazione combinata di spessore e velocità/ lunghezza

Principi / Tecnologia
La velocimetria laser Doppler (LDV) proietta un pattern laser sulla superficie in movimento e determina velocità e lunghezza dal cambiamento Doppler della luce. La calibrazione di fabbrica e l'integrazione ottica/elettronica assicurano prestazioni ripetibili e manutenzione ridotta.

ROI tipico / Benefici di processo

• Riduzione degli scarti e delle perdite di materiale
• Miglioramento della precisione di taglio a lunghezza e riduzione di sovra/sottolonghezza
• Eliminazione della manutenzione e dei fermi legati agli encoder di contatto
• Riduzione del costo totale di proprietà e dei tempi di fermo

Specifiche tecniche (sintesi)

• Accuratezza: ±0,03% (tipica)
• Ripetibilità: ±0,02% (tipica)
• Tecnologia: Velocimetria laser Doppler (LDV), non a contatto
• Calibrazione: calibrato in fabbrica, nessuna parte mobile
• Connettività: Ethernet e comunicazioni industriali (compatibile Industry 4.0)
• Distanze stand-off disponibili: 100, 300, 600, 1000 mm (a seconda del modello)
• Gamma di velocità: dipende dal modello; esempi da 0,2–1700 m/min fino a ±12000 m/min
• Profondità di campo di misura: tipiche 15 mm, 35 mm, 50 mm, 100 mm
• Opzioni ambientali: X (inox + purge), E (custodia ambientale), C (montaggio C-Frame), M (ottimizzato per cilindri piccoli)
