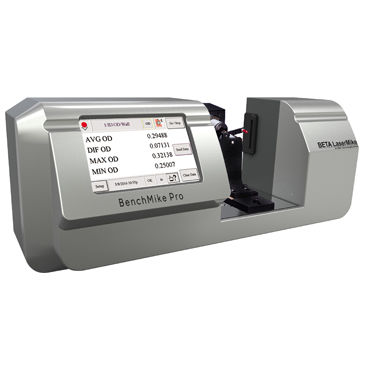

Apparecchio di misura dello spessore di parete BenchMike Pro

dimensionaledi diametroeccentricità

Panoramica
BenchMike Pro fornisce misurazioni rapide, precise e ripetibili di diametro e ovalità su tubi tagliati, tubi, flessibili, fili, cavi, fibre ottiche e altri prodotti cilindrici. Con tecnologia laser senza contatto e un design compatto da banco, è adatto a linee di estrusione e laboratori di controllo qualità per fornire feedback dimensionale immediato ad operatori e tecnici.

Caratteristiche & Vantaggi

• Oltre 15.000 strumenti installati presso produttori leader a livello mondiale.
• Precisione: da ±0,76 a ±1,5 µm a seconda del modello; ripetibilità fino a ±0,25 µm.
• Misurazione laser senza contatto che evita deformazioni o danni superficiali ed elimina errori dovuti all'operatore.
• Interfaccia touch-screen intuitiva, libreria ricette e I/O flessibile per integrazione.
• Connettività Ethernet e funzioni di comunicazione pronte per integrazione Industria 4.0.

Due modelli disponibili
Tabella (colonne separate da
)
BenchMike Pro 2025 | BenchMike Pro 2050
Campo di misura: 0,100 a 25,4 mm (0,004 a 1,0 pol.) | 0,254 a 50 mm (0,010 a 2,0 pol.)
Ripetibilità: ±0,25 µm (0.000010 pol.) | ±0,5 µm (0.000020 pol.)
Precisione: ±0,76 µm (±0.000030 pol.) | ±1,5 µm (±0.000060 pol.)
Area di misurazione / Profondità di campo: ±0,75 x 25 mm | ±1,5 x 50 mm
Velocità del raggio laser: 50 m/sec (2.000 pol./sec.) | 100 m/sec (4.000 pol./sec.)
Coefficiente di temperatura: <0,2 µm/°C per entrambi i modelli
Taratura: Calibrato in fabbrica | Calibrato in fabbrica
Velocità di scansione: 100/secondo | 100/secondo

Misurazioni OD off-line per fili e cavi
Il mandrino rotante motorizzato consente la rotazione di alberi o fili per rilevare variazioni di diametro lungo la circonferenza. BenchMike Pro fornisce misurazioni OD ad alta precisione entro specifiche sub-microniche quando usato con gli opportuni accessori.

Misurazione diametro off-line per fili ultra sottili
Il V-Block per Ultra Fine Wire mantiene i fili sotto tensione nel range 0,025–0,254 mm ed è utilizzato con l'opzione Small Spot Size per misurazioni accurate su fili molto sottili.

Misurazione ID/OD/parete per tubi medicali off-line
L'accessorio ID/OD/Wall misura diametro interno, diametro esterno e spessore parete su tubi medicali a parete sottile. Il fissaggio applica forza controllata e il sistema calcola tutte le dimensioni richieste.

Misurazione OD e ID/OD/parete per tubi e condotte
Utilizzando V-block (e ID/OD/Wall quando applicabile), BenchMike Pro esegue rapidamente misurazioni di OD, ID e spessore parete su campioni di tubi. Il sistema può ruotare il campione in posizioni predefinite per misurazioni multipunto e calcolare concentricità e ovalità. La GUI mostra sezioni trasversali rotazionali e grafici delle deviazioni in funzione dell'angolo di rotazione.

Aggiunte consigliate alla vostra linea di processo

• LaserSpeed Pro - Length & Speed Gauge
• AccuScan 5000 - Two-Axis Diameter Gauge
• AccuScan 6000 - Four-Axis Diameter Gauge
• AccuScan Pro - Single-Axis Diameter Gauge
• TrueWall - Ultrasonic Gauge
• Smart Temp - Preheater
• LN3000 - Lump and Neckdown Gauge
• CapScan 2000 - Capacitance Gauge
• CenterScan 2010 - Eccentricity Gauge
• DataPro - Process Control Software
• InControl - Process Control Software
• AccuNet - Supervisory Software
• Z-Mike Pro - Part Inspection Micrometer

Caratteristiche / Specifiche tecniche

• Modelli: BenchMike Pro 2025 e BenchMike Pro 2050.
• Campo di misura: 2025 = 0,100–25,4 mm, 2050 = 0,254–50 mm.
• Ripetibilità: 2025 = ±0,25 µm, 2050 = ±0,5 µm.
• Precisione: 2025 = ±0,76 µm, 2050 = ±1,5 µm.
• Area di misura / profondità di campo: 2025 = ±0,75 x 25 mm, 2050 = ±1,5 x 50 mm.
• Velocità del raggio laser: 2025 = 50 m/s, 2050 = 100 m/s.
• Velocità di scansione: 100 scansioni/secondo.
• Coefficiente di temperatura: <0,2 µm/°C.
• Taratura: calibrato in fabbrica.
• Interfaccia: GUI touch-screen, libreria ricette e I/O per integrazione Industria 4.0.
