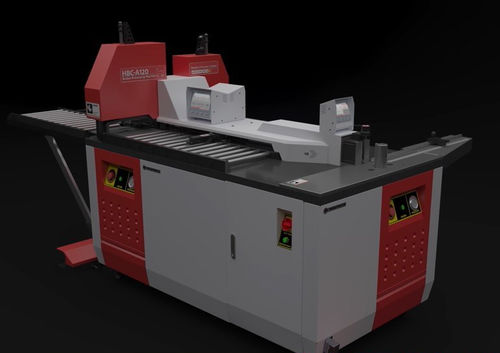

Centro di sagomatura binario elettrificato di taglio HBC series

punzonaturapiegatura

Panoramica
Una macchina per la lavorazione delle barre collettrici è un'attrezzatura industriale utilizzata nella produzione di quadri elettrici per tagliare, punzonare e piegare barre di rame. Quando la corrente dei quadri supera i 125 A, si utilizzano barre di rame invece dei cavi per trasportare correnti elevate con minima resistenza. Le macchine di lavorazione PAYAPRESS sono progettate per precisione, ripetibilità e produzione ad alto volume nei laboratori di quadristica.

Funzioni principali

• Taglio: taglio delle barre in rame a lunghezza precisa.
• Punzonatura: foratura ad alta precisione per soddisfare i requisiti di collegamento elettrico e le normative.
• Piegatura: formatura dei profili e delle forme richieste per l'installazione nei quadri.

Serie modelli e modalità di funzionamento
La famiglia PAYAPRESS HBC è proposta come un insieme di serie modello adattate alle diverse esigenze di officina:

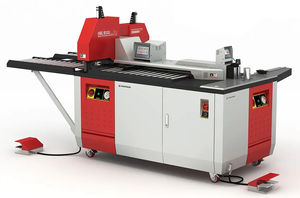

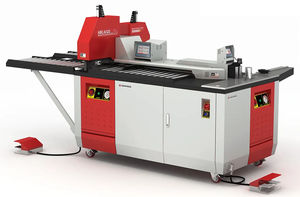

• Serie HBC-A: macchine 3-in-1 (piegatura, taglio, punzonatura) dotate di 3 gruppi di potenza. Permettono fino a tre operatori di lavorare contemporaneamente sulle tre postazioni senza interrompersi. Modelli esempio: HBC-A120 (fino a 120×12 mm), HBC-A160 (fino a 160×15 mm).
• Serie HBC-B: progettazione strutturale simile alla serie A ma dotata di un solo gruppo di potenza; l'operatore può lavorare su una postazione alla volta. Opzione economica per officine con budget più limitati.
• Serie HBC-CP: serie taglio & punzonatura dotata di due gruppi di potenza, che consente il funzionamento simultaneo di due postazioni. Include uno stop di lunghezza programmabile (supporta fino a 20 posizioni programmabili) per posizionamenti ripetibili e ad alta precisione di tagli e fori.
• HBC-BE / HBC-BExxx: macchine dedicate alla piegatura nella gamma HBC, fornite con un set completo di stampi per piegatura secondo le esigenze dell'officina.

Caratteristiche principali

• Funzionalità 3-in-1 (taglio, punzonatura, piegatura) disponibile nei modelli integrati per ridurre l'ingombro e ottimizzare il flusso produttivo.
• Multiple configurazioni di gruppi di potenza: multi-gruppo per operazioni simultanee (serie A), gruppo singolo per funzionamento sequenziale (serie B), doppio gruppo per operazioni simultanee su due postazioni (serie CP).
• Stop di lunghezza programmabile (serie CP): fino a 20 posizioni programmabili per tagli e schemi di fori precisi e ripetibili.
• Capacità di piegatura: include un'ampia gamma di stampi (forma a Z, twist, piega bordo, ecc.) per geometrie complesse dei quadri.
• Opzioni di capacità modello: capacità comuni fino a 120×12 mm e fino a 160×15 mm a seconda del modello selezionato.
• Progettata per la precisione: essenziale quando le barre in rame sono costose e devono rispettare normative rigorose delle autorità energetiche.

Applicazioni
Utilizzata dai produttori di quadri e apparecchiature elettriche per produrre barre collettrici per pannelli con correnti nominali superiori a 125 A, consentendo la fabbricazione accurata di barre per distribuzione, quadri e assemblaggi elettrici.

Specifiche tecniche

• Operazioni principali: taglio, punzonatura, piegatura.
• Capacità comune delle barre: fino a 120×12 mm e fino a 160×15 mm (dipendente dal modello).
• Panoramica delle serie: HBC-A (multi-gruppo, 3 postazioni simultanee), HBC-B (gruppo singolo, postazione singola), HBC-CP (doppio gruppo, due postazioni simultanee, taglio+punzonatura), HBC-BE (modelli focalizzati sulla piegatura).
• Stop di lunghezza programmabile: fino a 20 posizioni programmabili (serie CP).
• Stampi di piegatura inclusi: forma a Z, twist, piega bordo e altri stampi specifici per officina.
• Configurazione operatori: HBC-A supporta tre operatori che lavorano contemporaneamente; le altre serie supportano una o due postazioni concorrenti come descritto.
• Enfasi progettuale: alta precisione e ripetibilità per conformarsi agli standard di produzione dei quadri.
