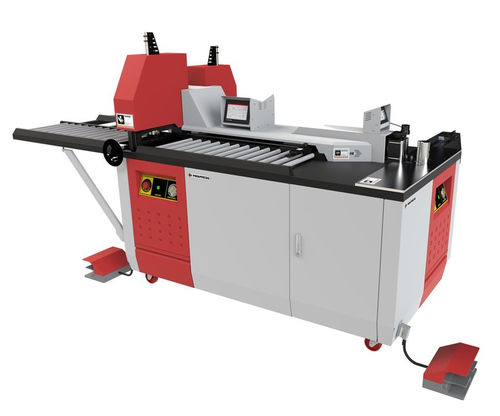

Centro di sagomatura binario elettrificato punzonatura HBC-B120

di tagliopiegaturamobile

Panoramica
La HBC-B120 è una macchina compatta per la lavorazione di barre collettrici con un unico gruppo idraulico che esegue in sequenza taglio, punzonatura e piegatura su rame e alluminio fino a 120 × 12 mm. La soluzione mono-gruppo riduce ingombro e costi, adatta a officine di media produzione o come prima linea di lavorazione.

Funzioni principali

• Taglio — unità di taglio con guida centrata per finiture pulite
• Punzonatura — stazione con puntatore laser e matrici standard M6–M18
• Piegatura — stazione con sistemi di misura per controllo dell’angolo e della corsa

Stazioni macchina e comandi

• Stazione di piegatura — ganascia mobile con piastra a rulli per ridurre i segni; encoder lineare e opzione encoder rotativo
• Stazione di punzonatura — puntatore laser e utensili intercambiabili (tondo, ovale, rettangolare)
• Stazione di taglio — guida centrata per un corretto allineamento
• Controllori digitali (variante ES) — battuta programmabile e ricette di processo per taglio, punzonatura e piegatura
• Gruppo idraulico — unità singola che aziona le stazioni in sequenza; base mobile con ruote

Varianti

• EH — posizionamento manuale e comandi semplificati per lavori vari e pezzi singoli
• ES — battuta programmabile e controllori digitali per maggiore ripetibilità e parziale automazione

Vantaggi operativi

• Capacità fino a 120 × 12 mm su Cu/Al con costi d’acquisto e gestione inferiori rispetto ai sistemi multi-gruppo
• Consumo elettrico ridotto e ingombro contenuto ideale per piccole officine
• Base mobile che facilita l’installazione e lo spostamento
• Compatibile Industry 4.0 — supervisione e feedback remoto (opzione)
• Progettata per 1–2 operatori

Specifiche tecniche

• Modello: HBC-B120 (EH / ES)
• Funzioni: Taglio + Punzonatura + Piegatura (pezzo per pezzo)
• Capacità massima: 120 × 12 mm (rame / alluminio)
• Materiali: Rame & Alluminio
• Diametro max matrice / foro: Ø20 mm (matrici standard M6–M18)
• Raggio massimo di piegatura (matrice standard): 12 mm
• Posizionamento (battuta): Manuale (EH) / Automatico programmabile (ES)
• Tensione nominale: 380 V AC
• Potenza totale: 2 kW
• Frequenza: 50 Hz
• Pressione di esercizio: 200 bar
• Capacità olio idraulico: 30 L
• Peso macchina: ~840 kg
• Operatori richiesti: 1–2
• Montaggio: base mobile con ruote
• Dimensioni (L × W × H): 200 × 110 × 174 cm
• Industry 4.0: Sì (opzione di comunicazione)
