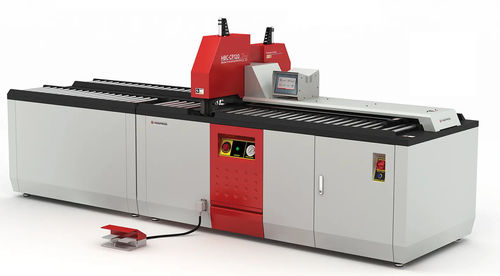

Centro di sagomatura binario elettrificato di taglio HBC-CP160 ES/EH

punzonaturaelettroidraulico

Panoramica
La HBC-CP160 ES/EH è una macchina dedicata al taglio e alla punzonatura di barre collettrici (senza stazione di piegatura) per barre in rame e alluminio fino a 160 × 15 mm. Integra stazioni di punzonatura e taglio separate azionate da gruppi idraulici a doppio effetto indipendenti per consentire operazioni simultanee e massimizzare la produttività. L'unità è pronta per Industria 4.0 ed è destinata a distribuzione di corrente elevata e produzione di grandi quadri elettrici.

Vantaggi principali

• Taglio e punzonatura operano in parallelo tramite due gruppi idraulici indipendenti per ridurre i tempi di ciclo
• Gestisce barre collettrici larghe/pesanti fino a 160 × 15 mm utilizzate in distribuzione ad alta corrente
• Variante ES: battuta di lunghezza automatica programmabile a 20 posizioni (assoluta o incrementale)
• Variante EH: battuta manuale per controllo diretto dell'operatore
• Finder laser opzionale (puntatore laser) e pedale per funzionamento automatico
• Rulli laterali migliorano la movimentazione del materiale e l'efficienza dell'operatore
• Stampi circolari standard M6–M18; stampi ovali e rettangolari disponibili su richiesta

Funzionamento
La macchina utilizza due gruppi idraulici separati a doppio effetto che funzionano a una pressione di esercizio di 230 bar, consentendo punzonatura e taglio simultanei. La potenza combinata di azionamento è di 4,5 kW. Il sistema idraulico a 230 bar garantisce punzonature e cesoiature pulite per barre più spesse in rame e alluminio. Questo modello non include una stazione di piegatura; è dedicato esclusivamente al taglio e alla punzonatura.

Punti critici / caratteristiche per l'operatore

• Rulli: Rulli su entrambi i lati del punzonatore per facilitare l'alimentazione e l'allineamento delle barre
• Pedale: Controlla lo spostamento del braccio idraulico e attiva i cicli automatici
• Stazione di punzonatura: Punzonatura di barre in rame e alluminio fino a 160 × 15 mm con fori puliti
• Stazione di taglio: Taglio di barre fino a 160 × 15 mm con guida centrale precisa

Applicazioni
Progettata per produttori di sistemi di distribuzione ad alta corrente, grandi quadri e pannelli elettrici che richiedono punzonatura e taglio ad alto rendimento di barre collettrici in rame e alluminio fino a 160 × 15 mm.

Specifiche tecniche

• Modello: HBC-CP160 ES/EH
• Funzioni: Taglio + Punzonatura (possibile operazione simultanea)
• Capacità massima barra: 160 × 15 mm
• Diametro massimo matrice/foro: Ø20 mm
• Stampi: Stampi circolari M6–M18 standard; ovali e rettangolari su richiesta
• Materiale: Rame & Alluminio
• Posizionamento (battuta): ES = battuta programmabile automatica (20 posizioni, assoluta/incrementale); EH = battuta manuale
• Tensione nominale: 380 V AC (3‑fase)
• Potenza totale: 4,5 kW (combinata)
• Pressione di esercizio: 230 bar
• Capacità olio idraulico: 60 L (ISO VG 68 raccomandato)
• Frequenza: 50 Hz
• Peso macchina: 980 kg
• Operatori richiesti: 2 (possono operare simultaneamente)
• Pronta per Industria 4.0: Sì
• Tipo montaggio: Base a pavimento
• Dimensioni (L × P × H): 245 × 110 × 167 cm
