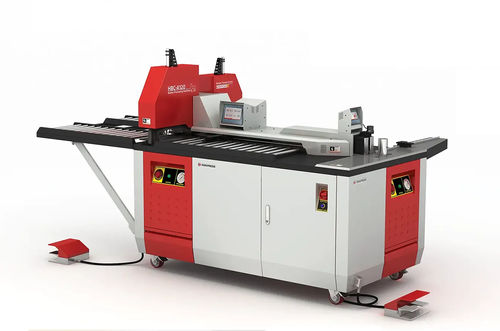

Centro di sagomatura binario elettrificato piegatura HBC-A160

punzonaturadi tagliomobile

Panoramica
La HBC-A160 è una macchina 3-in-1 per la lavorazione di busbar che esegue taglio, punzonatura e piegatura di busbar in rame e alluminio fino a 160 × 15 mm in un'unità compatta. Progettata per assemblatori di quadri elettrici, costruttori di pannelli e produttori di quadri di distribuzione, consente operazioni parallele su tre stazioni indipendenti e fino a tre operatori.

Caratteristiche principali

• Tre funzioni in una macchina: Taglio + Punzonatura + Piegatura
• Gestisce busbar in rame e alluminio fino a 160 × 15 mm (larghezza × spessore)
• Tre gruppi idraulici indipendenti (7 kW totali) operanti a 230 bar
• Consente a tre operatori di lavorare simultaneamente sulle tre stazioni
• Fermo programmabile automatico con precisione di passo fori ±0,1 mm
• Gamma diametri fori: Ø4,5–20 mm (matrice max Ø20 mm)
• Compensazione del ritorno elastico e indicazione angolare digitale per piegature corrette al primo passaggio
• Controllo Siemens PLC con doppie postazioni HMI; modalità manuale e automatica con salvataggio/richiamo posizioni
• Pronta per Industry 4.0 — dati ciclo integrabili in reporting e tracciabilità in tempo reale
• Mobile su base con ruote per riposizionamento

Stazioni e comandi

• Stazione di piegatura con controller digitale e indicazione angolare digitale
• Stazione di punzonatura con controller digitale
• Stazione di taglio con controller digitale
• Tre gruppi idraulici che alimentano ciascuna stazione in modo indipendente

Vantaggi operativi

• Flusso parallelo: piegatura, punzonatura e taglio possono funzionare contemporaneamente eliminando i colli di bottiglia
• Riduce rilavorazioni grazie al posizionamento preciso, compensazione dell'elasticità e lettura angolare digitale
• Ingombro compatto che fornisce la produttività di una linea a tre stazioni senza occupare spazio aggiuntivo

Processo e capacità
Funzioni: Taglio + Punzonatura + Piegatura
Sezione massima lavorabile: 160 × 15 mm (larghezza × spessore)
Materiali: Rame e Alluminio
Gamma diametro fori: Ø4,5–20 mm (matrice max Ø20 mm)
Precisione posizionamento (fermo): ±0,1 mm

Tipi di piegatura

• Testa di formatura con cinque tipi di piega supportati: Twist, Normal, Z (step), V, Edge

Controllo e connettività

• Siemens PLC con doppie HMI per operazione manuale e automatica
• Posizioni e cicli salvabili e richiamabili per produzione ripetibile
• Pronta per Industry 4.0 per integrazione dati ciclo e tracciabilità

Specifiche tecniche

• Modello: HBC-A160
• Capacità max (L × spessore): 160 × 15 mm
• Funzioni: Taglio, Punzonatura, Piegatura (3-in-1)
• Gamma diametro fori: Ø4,5–20 mm (matrice max Ø20 mm)
• Materiale: Rame & Alluminio
• Precisione fermo: ±0,1 mm
• Potenza totale: 7 kW
• Tensione nominale: 380 VAC, trifase
• Frequenza: 50 Hz
• Pressione operativa: 230 bar
• Capacità olio idraulico: 70 L
• Numero gruppi idraulici: 3 (indipendenti)
• Operatori supportati: fino a 3 simultanei
• Peso macchina: 900 kg
• Montaggio / mobilità: base con ruote
• Dimensioni (L × W × H): 200 × 110 × 174 cm
