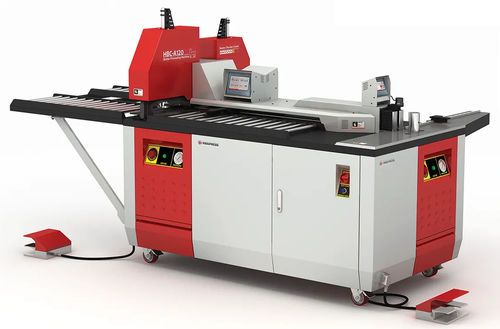

PAYAPRESS HBC-A120 è una macchina da pavimento per la lavorazione delle barre collettore che integra tre operazioni — taglio, punzonatura e piegatura — in un'unica piattaforma. Lavora barre in rame e alluminio fino a 120 × 12 mm (larghezza × spessore). Tre gruppi idraulici indipendenti permettono il funzionamento parallelo delle stazioni di taglio, punzonatura e piegatura per un flusso continuo. Controllo Siemens PLC con doppio HMI e predisposizione Industry 4.0 per memorizzazione e richiamo dei programmi.

Caratteristiche principali

• Funzioni: Taglio + Punzonatura + Piegatura
• Materiali: Rame e Alluminio (senza cambio macchina)
• Capacità: larghezze 15–120 mm; spessori 3–12 mm; max 120 × 12 mm
• Tre gruppi idraulici indipendenti per operazioni parallele
• Punzoni idraulici doppio effetto per fori puliti e sgancio affidabile
• Controllo Siemens PLC, doppio HMI e memoria programmi; pronto per Industry 4.0

Stazioni e comandi

• Stazione piegatrice — controllo digitale programmabile con compensazione del ritorno elastico e indicatore angolare digitale; piastre rotanti protettive; stampi opzionali (step, edge, torsione, end-bend)
• Stazione punzonatura — puntatore laser per centratura dei fori; cambio rapido punzoni; piastra stripper mobile; sistema idraulico doppio effetto; rulli laterali e guide
• Stazione taglio — taglio ad alta forza con guida centrata per tagli puliti e senza bava; funzionamento parallelo
• Controlli digitali dedicati per ogni stazione per garantire ripetibilità e precisione

Varianti

• HBC-A120-ES — arresto lunghezza programmabile (automatico)
• HBC-A120-EH — arresto lunghezza manuale

Note sulle prestazioni
I tre gruppi idraulici consentono un flusso continuo: mentre una barra viene piegata, un'altra può essere punzonata e una terza tagliata. Forze applicate (tipiche): piegatura 220 kN; taglio 160 kN; punzonatura 160 kN.

Processo e capacità

• Funzioni: Taglio + Punzonatura + Piegatura
• Capacità max: 120 × 12 mm
• Diametro max matrice/foro: Ø20 mm
• Raggio max di piegatura (stampino mobile standard): 12 mm
• Posizionamento (arresto): Manuale (EH) / Automatico (ES)

Alimentazione e idraulica

• Tensione nominale: 380 V AC
• Potenza installata totale: 5 kW (3 × 1,5 kW)
• Frequenza: 50 Hz
• Pressione di esercizio: 200 bar
• Capacità olio idraulico: 70 L (H68 consigliato)

Macchina e operatività

• Peso macchina: 900 kg
• Operatori: fino a 3 contemporaneamente
• Pronta per Industry 4.0: sì
• Montaggio: ruote per riposizionamento
• Dimensioni (L×P×H): 200 × 110 × 174 cm

Specifiche tecniche

• Modello: HBC-A120
• Funzioni: Taglio, Punzonatura, Piegatura (tre-in-uno)
• Capacità max materiale: 120 × 12 mm (larghezza × spessore)
• Larghezze utilizzabili: 15–120 mm
• Gamma spessori: 3–12 mm
• Diametro max matrice/foro: Ø20 mm
• Raggio max di piegatura: 12 mm (stampino standard)
• Alimentazione: 380 V AC, 50 Hz
• Potenza totale: 5 kW
• Pressione idraulica: 200 bar
• Olio idraulico: 70 L
• Peso: 900 kg
• Controllo: Siemens PLC, doppio HMI, memoria impostazioni
• Varianti: HBC-A120-ES (arresto programmabile), HBC-A120-EH (arresto manuale)
• Applicazioni tipiche: quadri BT, distributori, pannelli di controllo (lavorazione barre collettore in rame e alluminio)
