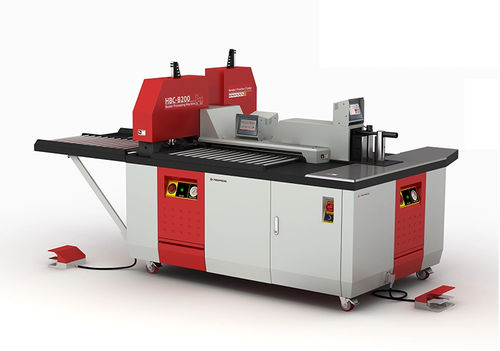

Centro di sagomatura binario elettrificato punzonatura HBC-B200

di tagliopiegaturamobile

Panoramica del prodotto
L'HBC-B200 (HBC-B200-ES / HBC-B200-EH) è una macchina per la lavorazione di barre collettrici con tre funzioni che esegue taglio, punzonatura e piegatura di barre in rame e alluminio fino a 200 × 20 mm. L'unità integra un gruppo idraulico (12,5 kW) tarato a 200 bar e è montata su ruote per lo spostamento in officina. Le tre operazioni sono disponibili nella stessa unità e vengono eseguite in sequenza (non simultaneamente).

Funzioni principali

• Taglio: tagli precisi a 90° per barre fino a 200 × 20 mm.
• Punzonatura: fori fino a Ø26 mm con fino a 14 stazioni utensili.
• Piegatura: formatura fino a 70° (pieghe piatte, formatura a bordo e a gradino/tipo Z) per barre fino a 200 × 20 mm.

Progettazione e impiego
L'HBC-B200 è progettato per produzione continua (50 Hz) ed è destinato ad assemblatori di quadri, costruttori di pannelli e produttori di quadri di distribuzione. La stazione unica e mobile riduce le movimentazioni tra macchine separate integrando taglio, punzonatura e piegatura, migliorando il flusso di lavoro e riducendo le rilavorazioni.

Controller e funzioni utente

• Controller digitali per le stazioni di piegatura, punzonatura e taglio per programmare le operazioni e garantire risultati ripetibili.
• Finecorsa longitudinale programmabile per il posizionamento accurato di fori e tagli (programmabile per 20 posizioni).
• Finecorsa di posizionamento: selezione manuale / automatica.

Idraulica e alimentazione

• Gruppo idraulico: potenza totale 12,5 kW.
• Pressione di esercizio: fino a 200 bar.
• Capacità olio idraulico: 70 L.
• Frequenza: 50 Hz.
• Tensione nominale: 380 V AC, trifase.
• Opzioni/configurazione: possibilità di dotazione con più gruppi idraulici in alcune varianti.

Operatività e movimentazione

• Operatori richiesti: 1–2 persone a seconda del flusso di lavoro.
• Tipologia di montaggio: base su ruote per mobilità.
• Attrezzatura: fino a 14 stazioni utensili per la punzonatura.
• Diametro max matrice / foro: Ø26 mm.

Materiali compatibili
Barre in alluminio e rame fino a 200 × 20 mm (larghezza × spessore).

Applicazioni
Destinata ad assemblatori di quadri, costruttori di pannelli e produttori di quadri di distribuzione che necessitano di integrazione di taglio, punzonatura e piegatura in una macchina compatta e mobile.

Specifiche tecniche

• Designazione modello: HBC-B200 (riferimenti HBC-B200-ES / HBC-B200-EH).
• Capacità massima di lavorazione: 200 × 20 mm (L × S).
• Funzioni: Taglio + Punzonatura + Piegatura (sequenziale).
• Potenza totale: 12,5 kW.
• Tensione nominale: 380 V AC, trifase.
• Frequenza: 50 Hz.
• Pressione idraulica di esercizio: 200 bar.
• Volume olio idraulico: 70 L.
• Diametro max matrice / foro: Ø26 mm.
• Stazioni utensili: 14 posizioni disponibili per la punzonatura.
• Angolo massimo di piegatura: 70°.
• Raggio massimo di piegatura (matrice mobile standard): 14 (unità produttore).
• Compatibilità materiali: Rame & Alluminio.
• Finecorsa di posizionamento: Manuale / Automatico; finecorsa longitudinale programmabile (20 posizioni).
• Peso macchina: 1700 kg.
• Montaggio: base su ruote (mobile).
• Dimensioni (L×W×H): 225 × 148 × 187 cm.
• Operatori richiesti: 1–2 persone.
