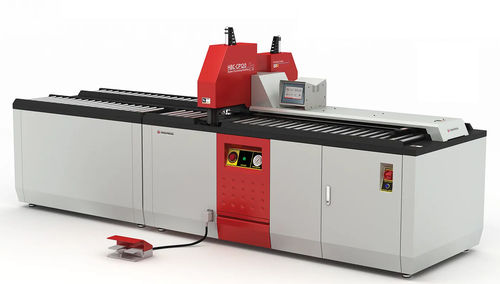

Centro di sagomatura binario elettrificato punzonatura HBC-CP120

di tagliofissoelettroidraulico

Panoramica
La HBC-CP120 è una macchina dedicata al taglio e alla punzonatura di barre collettrici in rame e alluminio fino a 120 × 12 mm. Combina cesoiatura e punzonatura in un'unica unità con due gruppi idraulici indipendenti, permettendo l'esecuzione simultanea di entrambe le operazioni. Sono disponibili due configurazioni: ES (arresto programmabile automatico) ed EH (arresto manuale).

Vantaggi principali

• Taglio e punzonatura simultanei su gruppi idraulici separati per aumentare la produttività.
• Cesoiatura pulita senza bave e punzonatura precisa per barre collettrici fino a 120 × 12 mm.
• Versione ES con arresto programmabile fino a 20 posizioni (assolute o incrementali) per ripetibilità; versione EH con arresto manuale/pratico.
• Pronta per Industry 4.0 per monitoraggio e integrazione in linee di produzione automatizzate.
• Localizzatore laser per centraggio, rulli per facilitare lo scorrimento della barra e pedale per controllo automatico del ciclo.

Elementi funzionali (punti caldi e stazioni)

• Rulli: posizionati ai due lati del punzonatore per facilitare la movimentazione e l'alimentazione delle barre.
• Pedale: aziona il braccio idraulico per il funzionamento automatico.
• Stazione di punzonatura: stazione in grado di realizzare fori circolari, ovali o rettangolari entro la capacità della macchina.
• Stazione di taglio: stazione di cesoiatura/taglio adeguata alla capacità della macchina per tagli puliti.

Informazioni tecniche — descrittivo
La macchina è costruita attorno a due gruppi idraulici a doppio effetto separati (uno per funzione) affinché taglio e punzonatura possano avvenire simultaneamente. Un localizzatore laser migliora l'allineamento dei fori e accelera le regolazioni. Stampi circolari disponibili da M6 a M18; stampi ovali e rettangolari opzionali. Il sistema idraulico opera a 200 bar e utilizza circa 60 L di olio idraulico (ISO VG 68). Il progetto supporta produzioni continue e offre posizionamento automatico (ES) o arresto manuale (EH).

Note dalla pagina (valori multipli sulla stessa pagina)
La pagina sorgente mostra due differenti valori di potenza: una piccola scheda tecnica indica Potenza totale: 3,5 kW, mentre una voce Q&A riporta 1 × 11 kW. Questi valori divergenti sono presenti nella pagina originale; consultare la documentazione tecnica ufficiale o la scheda prodotto per confermare la configurazione esatta della potenza.

Specifiche tecniche

• Modello: HBC-CP120 (ES / EH)
• Funzione: Taglio + Punzonatura (simultanea)
• Capacità max (barra): 120 × 12 mm
• Materiali: Rame e Alluminio
• Diametro max matrice/foro (scheda): Ø20 mm
• Gamma stampi: Stampi circolari M6 – M18; opzioni ovali e rettangolari disponibili
• Posizionamento (arresto): Automatico (ES) arresto programmabile fino a 20 posizioni — assoluto o incrementale; Manuale / arresto pratico (EH)
• Potenza (piccola scheda): 3,5 kW
• Potenza (voce Q&A nella pagina): 1 × 11 kW (elencato separatamente nella pagina)
• Tensione nominale: 380 V AC
• Configurazione motori: Doppio motore / doppi gruppi idraulici
• Frequenza: 50 Hz
• Pressione di esercizio (idraulica): 200 bar
• Capacità/tipo olio idraulico: 60 L (ISO VG 68)
• Operatori richiesti: 2
• Peso macchina: 980 kg
• Tipo di montaggio: Base a pavimento
• Dimensioni (L×P×H): 245 × 110 × 167 cm
• Industry 4.0: Pronta (capacità di monitoraggio/controllo)
• Accessori chiave / ausili: Localizzatore laser di centraggio, rulli per movimento della barra, pedale per funzionamento automatico
