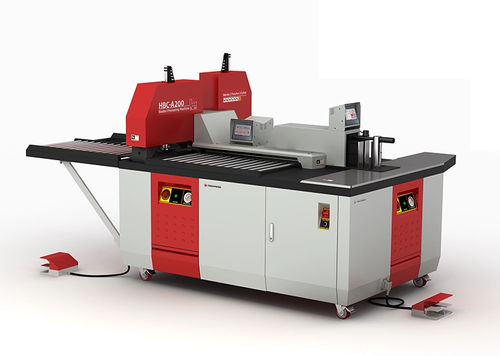

Centro di sagomatura binario elettrificato punzonatura HBC-A200

di tagliopiegaturamobile

Panoramica
La HBC-A200 è una macchina compatta per la lavorazione delle barre di distribuzione che esegue taglio, punzonatura e piegatura di barre in rame e alluminio fino a 200 × 20 mm. L'unità integra tre stazioni indipendenti (taglio, punzonatura, piegatura) azionate da un gruppo idraulico da 12,5 kW e montata su ruote per la mobilità in officina. È pensata per costruttori di quadri, assemblatori di apparecchiature e produttori di pannelli di distribuzione che necessitano di produzione parallela con ingombro compatto.

Caratteristiche principali

• Processi: Taglio + Punzonatura + Piegatura in un'unica macchina
• Capacità massima: 200 × 20 mm (rame e alluminio)
• Idraulica: gruppo da 12,5 kW, pressione di esercizio 200 bar
• Capacità di punzonatura: fori fino a Ø26 mm su fino a 14 stazioni di attrezzaggio
• Layout parallelo a 3 stazioni che consente fino a 3 operatori indipendenti
• Progetto mobile su ruote per riposizionamento
• Utenti target: costruttori di quadri, assemblatori di apparecchiature, produttori di pannelli

Formatura e produzione
La macchina supporta piegature piane, formature di bordo e formature a gradino (tipo Z) con teste di formatura dimensionate per barre fino a 200 × 20 mm e angolo di piegatura massimo di 70°. Fornisce tagli precisi, rilascio affidabile degli stampi ed è progettata per limitare scarti e rilavorazioni durante la produzione continua.

Alimentazione e idraulica

• Tensione nominale: 380 V AC (trifase)
• Potenza totale: 12,5 kW
• Pressione di esercizio: 200 bar
• Frequenza: 50 Hz
• Capacità olio idraulico: 70 L

Macchina e funzionamento

• Dichiarazione modello: HBC-A200 / HBC-A200-ES / HBC-A200-EH
• Diametro max punzone/foro: Ø26 mm
• Stazioni utensile (punzonatura): fino a 14
• Raggio max di piegatura (stampo mobile standard): 14
• Angolo massimo di piegatura: 70°
• Arresto di posizionamento: Manuale / Automatico
• Operatori: fino a 3 (uno per stazione)
• Montaggio: su ruote (mobile)
• Peso macchina: 1700 kg
• Dimensioni L × W × H: 225 × 148 × 187 cm

Applicazioni e vantaggi

• Sostituisce postazioni separate di taglio, punzonatura e piegatura combinando le funzioni in un unico ingombro
• Flusso di lavoro parallelo che riduce i tempi morti e aumenta la produttività
• Non richiede cambi macchina passando tra rame e alluminio entro la capacità specificata
• Progettata per produzione continua in officina e per ridurre le rilavorazioni

Specifiche tecniche

• Modello: HBC-A200 / HBC-A200-ES / HBC-A200-EH
• Capacità max (L × T): 200 × 20 mm
• Materiali: Alluminio e rame
• Funzioni: Taglio, Punzonatura, Piegatura (simultanei)
• Diametro max punzone/foro: Ø26 mm
• Stazioni utensile: fino a 14
• Gruppo idraulico: 12,5 kW, 200 bar
• Tensione nominale: 380 V AC
• Frequenza: 50 Hz
• Capacità olio idraulico: 70 L
• Peso macchina: 1700 kg
• Operatori: fino a 3
• Montaggio: su ruote (mobile)
• Dimensioni L×W×H: 225 × 148 × 187 cm
• Angolo massimo di piegatura: 70°
• Raggio max di piegatura (stampo mobile standard): 14
